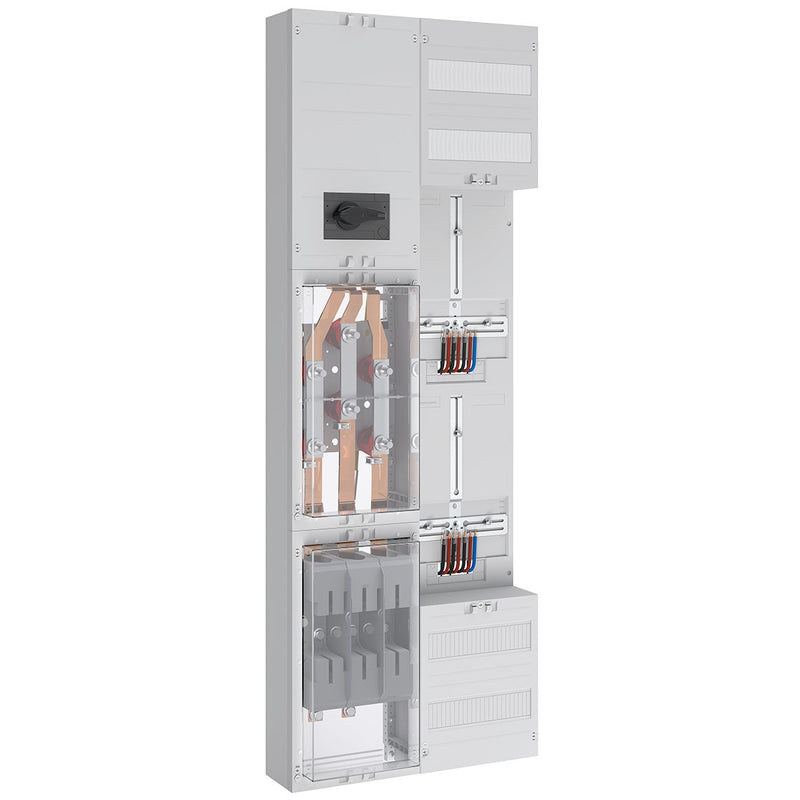

ABN - Zählerfeld Zähler-Wandlerfeld 200A ZW209X0612 TAB Netze BW 5-polig

Zähler-Wandlerfeld 200A nach TAB Netze BW bestehendAus: 1xNAR mit NH2 Unterteil mit Klarsichtabdeckung und N/PEAnschluss,1xWandlermodul 450mm mit Wandlerlaschen BauformA mit 30 x5mm,1xAAR Lasttrennschalter 3-polig 250A und Klemme für N und PE,1xAAR 300mm 24 TE,1x3-Punkt Zählerplatz 375mm,1xFRE-Platz 375mm 3-Punkt,1xWandlerzusatzraum 300mm 24 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Verteilerreihen	2
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	9002
Schutzart (IP)	IP20

Lieferumfang:
1 x NAR mit NH2 Unterteil
1 x Wandlermodul 450mm
1 x AAR Lasttrennschalter 3-polig 250A
1 x AAR 300mm 24 TE
1 x 3-Punkt Zählerplatz 375mm
