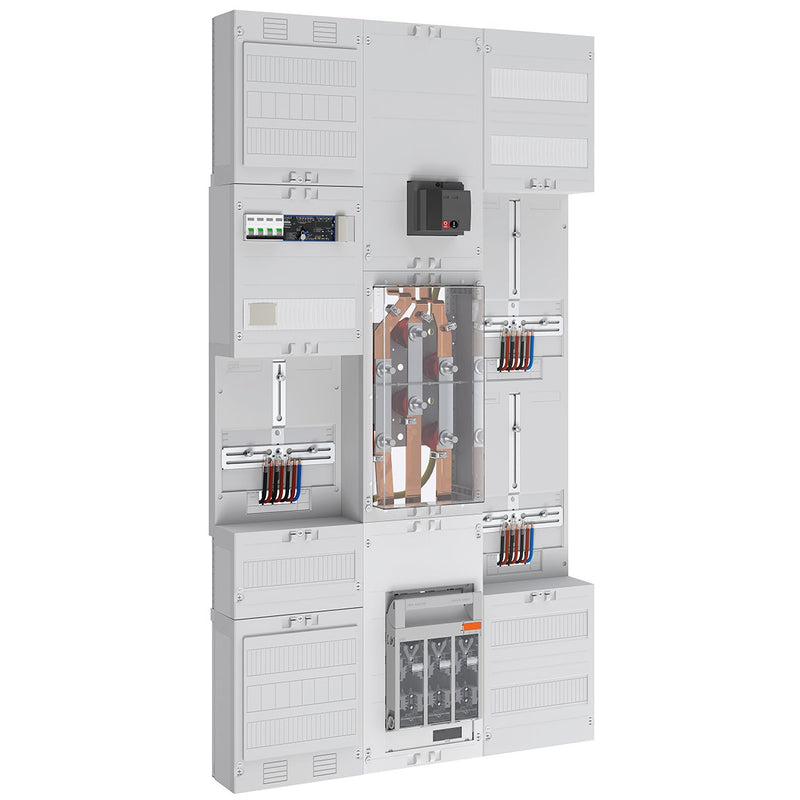

ABN - Zählerfeld Zähler-Wandlerfeld 200A 5p ZW309X0942 NAS, APZ, FRE

Zähler-Wandlerfeld 200A mit Netz- undAnlagen-Schutz nach TAB Netze BW bestehendAus: 1xNAR mit 40mm Sammelschiene 2x12x5mm bestückt mit NH1 Trenner,1xWandlermodul 450mm mit Wandlerlaschen BauformA mit 30 x5mm,1xAAR Motorbetriebener Lasttrennschalter NSx4-polig 250A für NA-SchutzAnwendung und PE Klemme,1xAAR 300mm 24 TE,1x3-Punkt Zählerplatz 375mm,1xFRE-Platz 375mm 3-Punkt,1xWandlerzusatzraum 300mm 24 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen,1xAPZ-Raum 300mm mit RJ45 Schnittstelle,1xVerteilerfeld 2-reihig 24 TE mit NA-Schutzsteuerung,1xFRE-Platz 300mm 3-Punkt mit 12 TEAnschlussraum 150mm,1xNAR mit 40mm Sammelschiene 2x12x5mm mit 4xSammelschienenklemme 120mm² 1xSammelschienenklemme 70mm²

Technische Details
Mit Verdrahtung	ja
Ausführung	2-stöckig
Anzahl der Zählerplätze	3
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Verteilerreihen	2
Breite	750 mm
Höhe	1350 mm
Breite in Teilungseinheiten	36
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	ja
Farbe	grau
RAL-Nummer	9002
Schutzart (IP)	IP20

Lieferumfang:
1 x NAR mit 40mm Sammelschiene 1 x Wandlermodul 450mm 1 x AAR Motorbetriebener Lasttrennschalter 1 x AAR 300mm 24 TE 1 x 3-Punkt Zählerplatz 375mm
