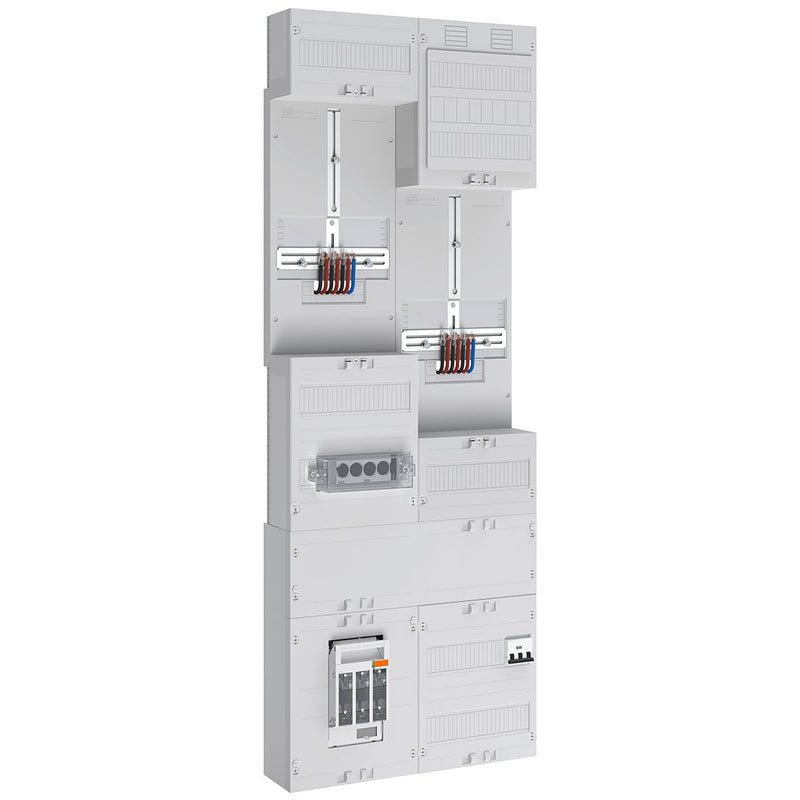

ABN - Zählerfeld Zähler-Wandlerfeld 100A ZW209X5051 TAB MD 5-polig

Zähler-Wandlerfeld 200A nach TAB Mitteldeutschland bestehendAus: 1xNAR mit 40mm Sammelschiene 12x5mm bestückt mit NH00 Trenner,5xSammelschienenklemme 35mm²,1xWandlermodul BxH 450x250mm für Wandlerlaschen BauformA mit 30mm Breite,1xAAR mit Lasttrennschalter und N/PEAnschluss,1xAAR Lasttrennschalter 3-polig 125A und Klemme für N und PE,1xWandlerzusatzraum 2x300mm 48 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen,1x3-Punkt Zählerplatz 450mm,1xFRE-Platz 450mm 3-Punkt,1xAPZ-Raum 300mm mit RJ45 Schnittstelle

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Verteilerreihen	2
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	9002
Schutzart (IP)	IP20

Lieferumfang:
1 x NAR mit 40mm Sammelschiene 12x5mm mit NH00 Trenner und 5 x Sammelschienenklemme 35mm² 1 x Wandlermodul 450x250mm für Wandlerlaschen Bauform A 1 x AAR mit Last

Keine Downloads vorhanden.
