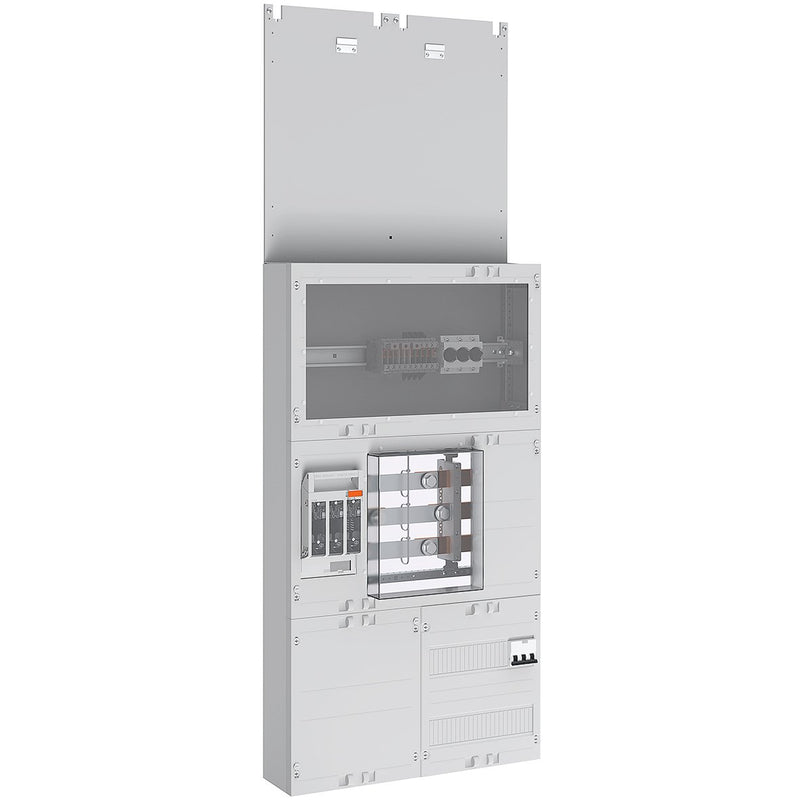

ABN - Zählerfeld Zähler-Wandlerfeld 100A ZW209X2051 100A, 5-polig WN/RNG

Zähler-Wandlerfeld 100A Eigenverbrauchsmessung nach TAB Westnetz und Rheinische NETZGesellschaft bestehendAus: 1xAufnahme für Zählerwechselplatte 450mm Breite und 520mm Höhe,1xWandlerzusatzraum 300mm 24 TE mit Klarsichtabdeckung und höhenverstellbarer Gerätetragschiene bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen,1xNAR 300mm mit NH00 Trenner und N/PEAnschluss,1xWandlermodul mit Wandlerlaschen BauformA mit 30 x5mm,1xAAR mit Lasttrennschalter 125A,N und PE Schiene imAAR 12 x10mm,2xSammelschienenklemme 70mm²,2xSammelschienenklemme 35mm²

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Verteilerreihen	2
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	9002
Schutzart (IP)	IP20

Lieferumfang:
1 x Aufnahme für Zählerwechselplatte (450x520mm) 1 x Wandlerzusatzraum (300mm, 24 TE) mit Klarsichtabdeckung, Gerätetragschiene, Spannungspfadsicherungen und Wandler-Trennklemmen 1 x NAR (300
