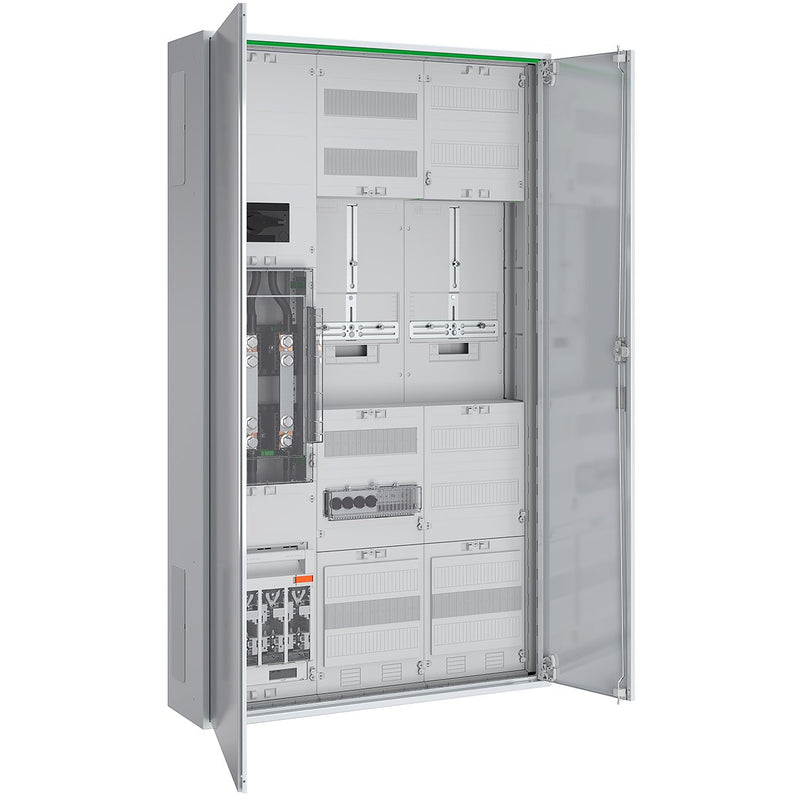

ABN - Zählerfeld Wandlerschrank 200A BH9 ABNRS309X1382 TAB TEN 5p Zu=NH1

Wandlermessschrank 200 A Dauerstrom nach TAB TEN bestehend aus: Zählerschrank schutzisoliert in IP44, 3x NAR mit 40 mm Sammelschienensystem 2x12x5 mm bestückt mit NH1 Trenner und N-Anschluss, 4x Sammelschienenklemme 120 mm², 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x450 mm mit Lasttrennschalter 4-polig 250 A, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 1x D01 3-polig, Steuersicherung 1x D01 1-polig und Wandler-Trennklemmen nach TAB Mitteldeutschland, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Mit Verdrahtung	ja
Ausführung	2-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Klemmen
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Verteilerreihen	2
Breite	794 mm
Höhe	1401 mm
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	0 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	9003
Schutzart (IP)	IP20

Lieferumfang:
1 x Zählerschrank (schutzisoliert, IP44)

Keine Downloads vorhanden.
