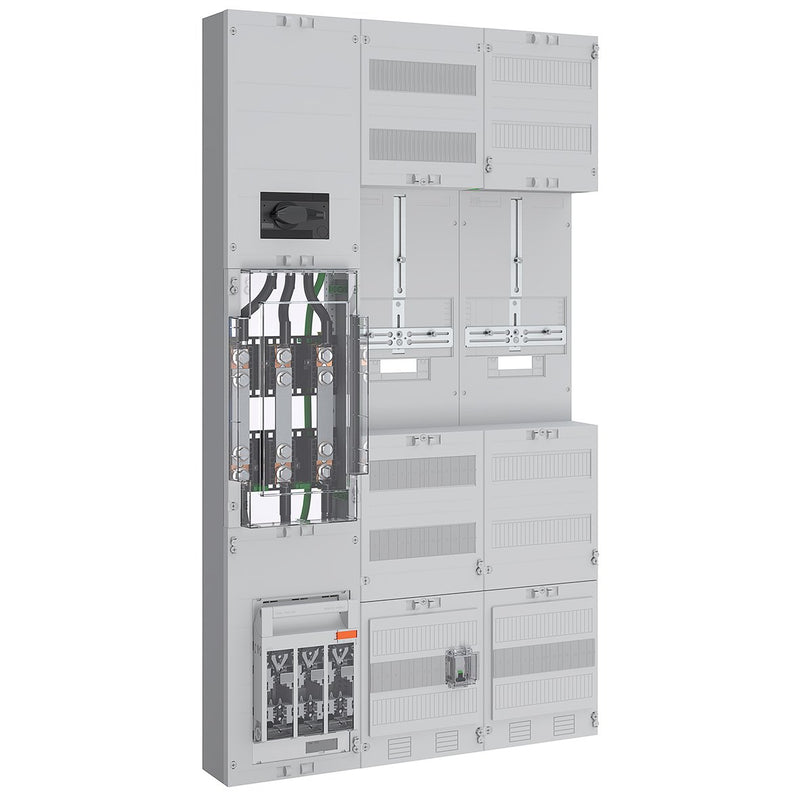

ABN - Zählerfeld Wandlerfeld 200A BH9 EWE ABNPW309X0962 5-polig Zu=NH2

Zähler-Wandlerfeld 200 A nach TAB EWE Netz bestehend aus: 1x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt NH1 Trenner, 1x Wandlermodul 450 mm mit Wandlerlaschen Bauform A mit 30 x 5 mm, 1x AAR Lasttrennschalter 3-polig 250 A und Klemme für N und PE, 1x AAR 300 mm 24 TE, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, 1x Wandlerzusatzraum 300 mm 24 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen, 1x NAR mit 40 mm Sammelschiene 2x12x5 mm mit 4x Sammelschienenklemme 120 mm² 1x Sammelschienenklemme 70 mm²

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Verteilerreihen	2
Breite	750 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	weiß
RAL-Nummer	9002
Schutzart (IP)	IP20

Lieferumfang:
1 x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt NH1 Trenner
