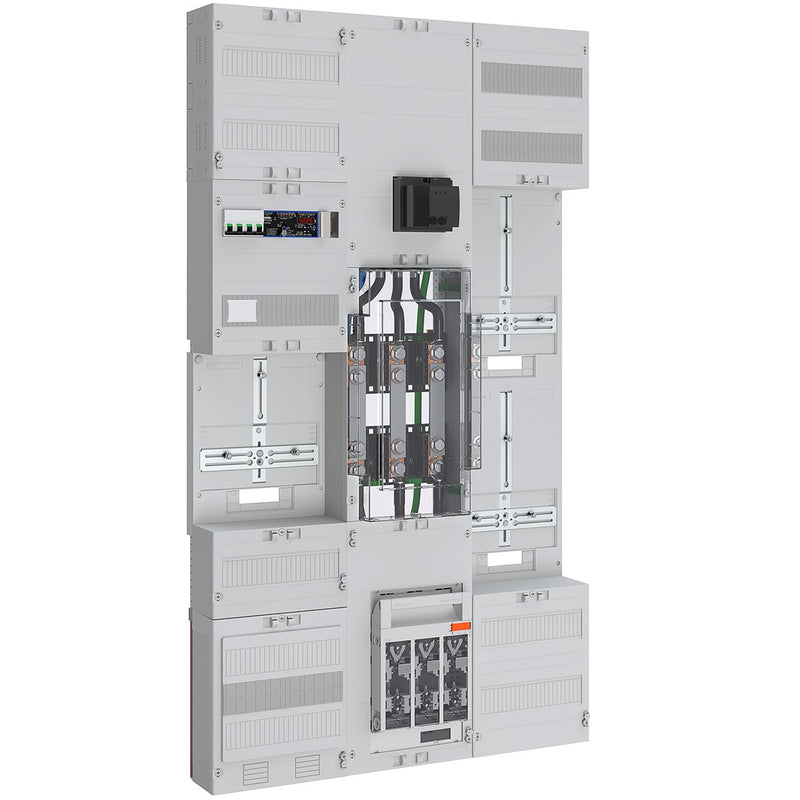

ABN - Zählerfeld Wandlerfeld 200A BH9 5p ABNPW309X3682 TAB Netze BW Zu=NH1

Wandlerfeld 200 A Dauerstrom nach TAB Netze BW mit Netz- und Anlagen-Schutz bestehend aus: 2x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH1 Trenner, 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung für Wandlerlaschen Bauform A mit 30 mm Breite, 1x AAR mit motorbetriebenem Lasttrennschalter NSX 4-polig 250 A für NA-Schutz Anwendung und PE Klemme, 1x AAR 300 mm 24 TE, 1x 3-Punkt Zählerplatz 375 mm, 1x 3-Punkt FRE-Platz 375 mm, 1x Wandlerzusatzraum 300 mm 24 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen nach TAB Netze BW, 1x Verteilerfeld 2-reihig 24 TE mit NA-Schutzsteuerung, 1x 3-Punkt FRE-Platz 300 mm mit 12 TE Anschlussraum 150 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Mit Verdrahtung	ja
Ausführung	2-stöckig
Anzahl der Zählerplätze	3
Unterer Anschlussraum	mit Klemmen
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Verteilerreihen	2
Breite	784 mm
Höhe	1367 mm
Breite in Teilungseinheiten	12
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	250 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	9003
Schutzart (IP)	IP20

Lieferumfang:
2 x NAR mit 40 mm Sammelschiene 1 x Wandlermodul 1 x AAR mit motorbetriebenem Lasttrennschalter 1 x AAR 300 mm 24 TE 1 x 3-Punkt Zählerplatz 375 mm 1
