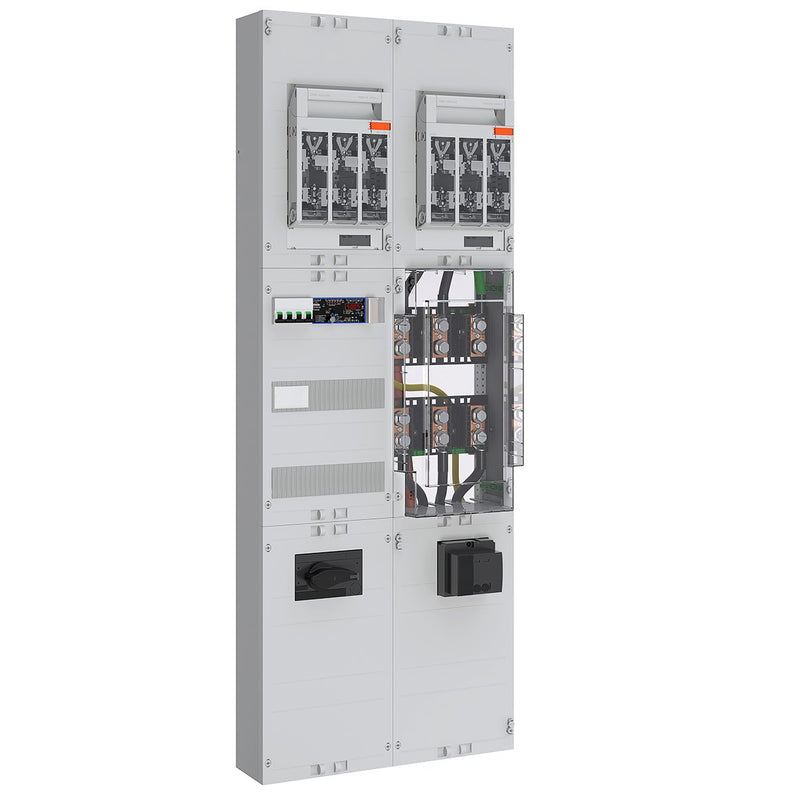

ABN - Zählerfeld Wandlerfeld 200A BH9 5p ABNPW209S0752 RDF1 Zu= NH1 SaS Ab=

Wandlerfeld 200 A Dauerstrom für Eigenverbrauchsmessung bestehend aus: 2x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit 2x NH1 Trenner, 1x Verteilerfeld 3-reihig 36 TE mit NA-Schutzsteuerung, 1x AAR Lasttrennschalter 3-polig 250 A und Klemme für N und PE, 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung für Wandlerlaschen Bauform A mit 30 mm Breite, 1x AAR mit motorbetriebenem Lasttrennschalter NSX 4-polig 250 A für NA-Schutz Anwendung und PE Klemme

Technische Details
Mit Verdrahtung	ja
Ausführung	2-stöckig
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	200 A
Breite	539 mm
Höhe	1367 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	450 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	9003
Schutzart (IP)	IP20

Lieferumfang:
2 x NAR mit 40 mm Sammelschiene 1 x Verteilerfeld 3-reihig 36 TE mit NA-Schutzsteuerung 1 x AAR Lasttrennschalter 3-polig 250 A und Klemme für N und PE 1 x Wandlermodul

Keine Downloads vorhanden.
