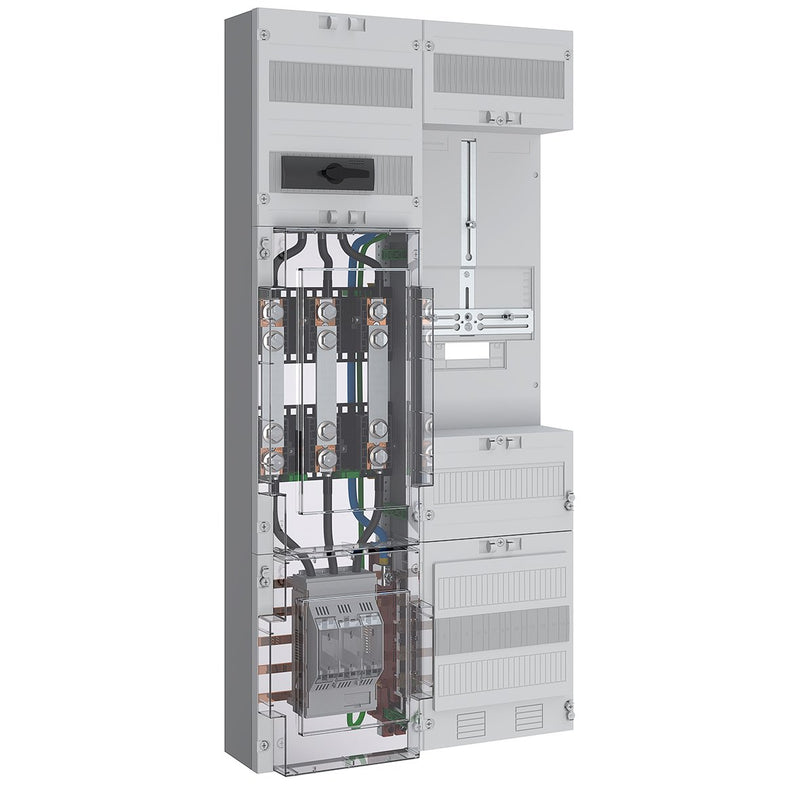

ABN - Zählerfeld Wandlerfeld 100A FNN ABNPW207X0001 Standard BH7 Zu=5p

Wandlerfeld 100 A Dauerstrom bestehend aus: 2x NAR mit 40 mm Sammelschiene 12x5 mm bestückt mit NH00 Trenner, 5x Sammelschienenklemme 35 mm², 2x Sammelschienenklemme 16 mm², 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung für Wandlerlaschen Bauform A mit 30 mm Breite, 1x AAR BxH 250x300 mm mit Lasttrennschalter 3-polig 125 A und Klemme für N und PE, 1x AAR 150 mm 12 TE, 1x 3-Punkt Zählerplatz 450 mm, 1x Wandlerzusatzraum 150 mm 12 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen nach FNN Standard

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Verteilerreihen	1
Breite	539 mm
Höhe	1367 mm
Breite in Teilungseinheiten	12
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	9003
Schutzart (IP)	IP20

Lieferumfang:
2 x NAR mit 40 mm Sammelschiene 12x5 mm mit NH00 Trenner 5 x Sammelschienenklemme 35 mm² 2 x Sammelschienenklemme 16 mm² 1 x Wandlermodul 250x450 mm mit Kl
