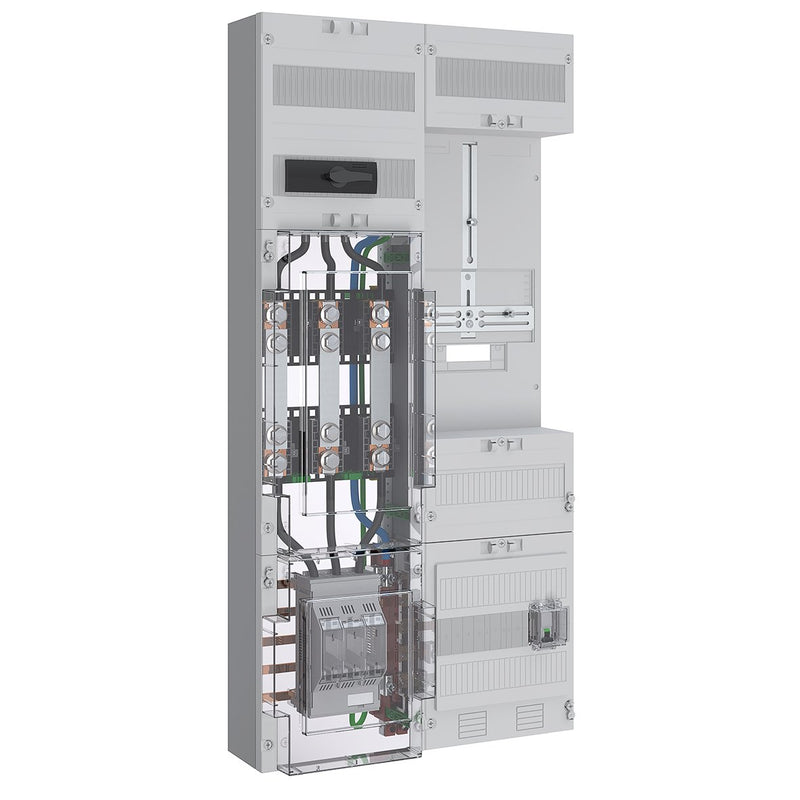

ABN - Zählerfeld Wandlerfeld 100A BH7 EWE ABNPW207X0961 5-polig Zu=NH00

Zähler-Wandlerfeld 100 A nach TAB EWE Netz bestehend aus: 1x NAR mit 40 mm Sammelschiene 12x5 mm bestückt NH00 Unterteil mit Klarsichtabdeckung , 1x Wandlermodul 450 mm mit Wandlerlaschen Bauform A mit 30 x 5 mm, 1x AAR Lasttrennschalter 3-polig 125 A und Klemme für N und PE, 1x AAR 150 mm 12 TE, 1x 3-Punkt Zählerplatz 450 mm, 1x Wandlerzusatzraum 150 mm 12 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen, 1x NAR mit 40 mm Sammelschiene 12x5 mm mit 5x Sammelschienenklemme 35 mm²

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Verteilerreihen	2
Breite	500 mm
Höhe	1050 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	weiß
RAL-Nummer	9002
Schutzart (IP)	IP20

Lieferumfang:
1 x NAR mit 40 mm Sammelschiene 12x5 mm bestückt NH00 Unterteil mit Klarsichtabdeckung 1 x Wandlermodul 450 mm mit Wandlerlaschen Bauform A mit 30 x 5 mm 1 x AAR Lasttrennschalter
