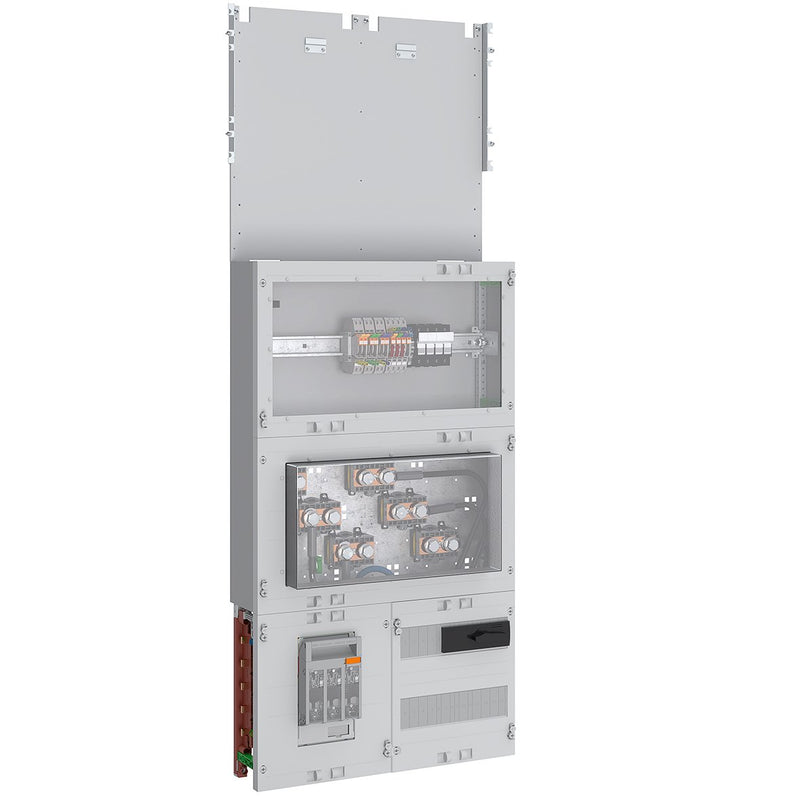

ABN - Zählerfeld Wandlerfeld 100A 5p TAB ABNPW209X0231 Westnetz Zu=NH00 SaS

Wandlerfeld 100 A Dauerstrom nach TAB Westnetz für Eigenverbrauchsmessung bestehend aus: 1x Aufnahme für Zählerwechselplatte 450 mm Breite und 520 mm Höhe, 1x Wandlerzusatzraum BxH 500x300 mm 24 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen nach TAB Westnetz, 1x NAR mit 40 mm Sammelschiene bestückt mit mit NH00 Trenner und N/PE Anschluss, 1x Wandlermodul mit Wandlerlaschen Bauform A mit 30 x 5 mm, 1x AAR bestückt mit Lasttrennschalter 125 A und N-/PE-Klemme

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Verteilerreihen	1
Breite	539 mm
Höhe	1367 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	9003
Schutzart (IP)	IP20

Lieferumfang:
1 x Aufnahme für Zählerwechselplatte (450x520 mm) 1 x Wandlerzusatzraum (500x300 mm, 24 TE) mit Spannungspfadsicherungen und Wandler-Trennklemmen 1 x NAR mit 40 mm Sammelschiene, NH0
