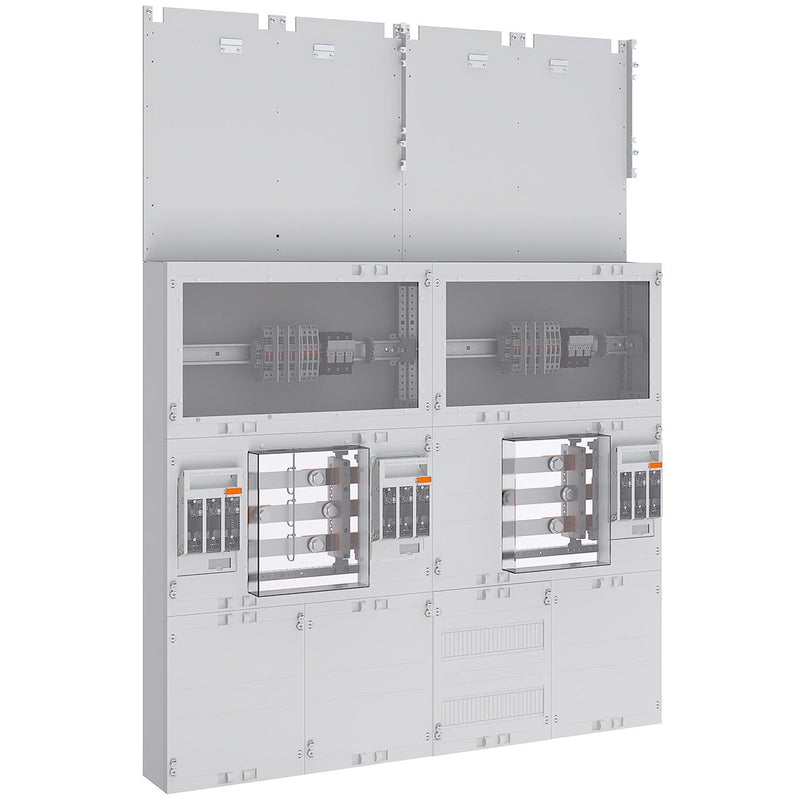

ABN - Zählerfeld SIH-Zählerwandlerfeld ZW409X2031 2x100A TAB Westnetz

Zähler-Wandlerfeld 2x100 A Eigenverbrauchsmessung nach TAB Westnetz bestehend aus: 2x Aufnahme für Zählerwechselplatte 450 mm Breite und 520 mm Höhe, 2x Wandlerzusatzraum 300 mm 24 TE mit Klarsichtabdeckung und höhenverstellbarer Gerätetragschiene bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen, 1x NAR 300 mm mit NH00 Trenner und N/PE Anschluss, 2x Wandlermodul mit Wandlerlaschen Bauform A mit 30 x 5 mm, 2x AAR mitte Bezugsstrom und rechts Einspeisung mit NH00 Trenner, N und PE Schiene im AAR 12 x 10 mm, 4x Sammelschienenklemme 70 mm², 4x Sammelschienenklemme 35 mm²

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	4
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Verteilerreihen	4
Breite	1000 mm
Höhe	1350 mm
Breite in Teilungseinheiten	48
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	ja
Farbe	grau
RAL-Nummer	9002
Schutzart (IP)	IP20

Lieferumfang:
2 x Aufnahme für Zählerwechselplatte 2 x Wandlerzusatzraum 1 x NAR 300 mm 2 x Wandlermodul 2 x AAR 4 x Sammelschienenklemme 70 mm² 4 x Sammelschienenklemme 35 mm²
