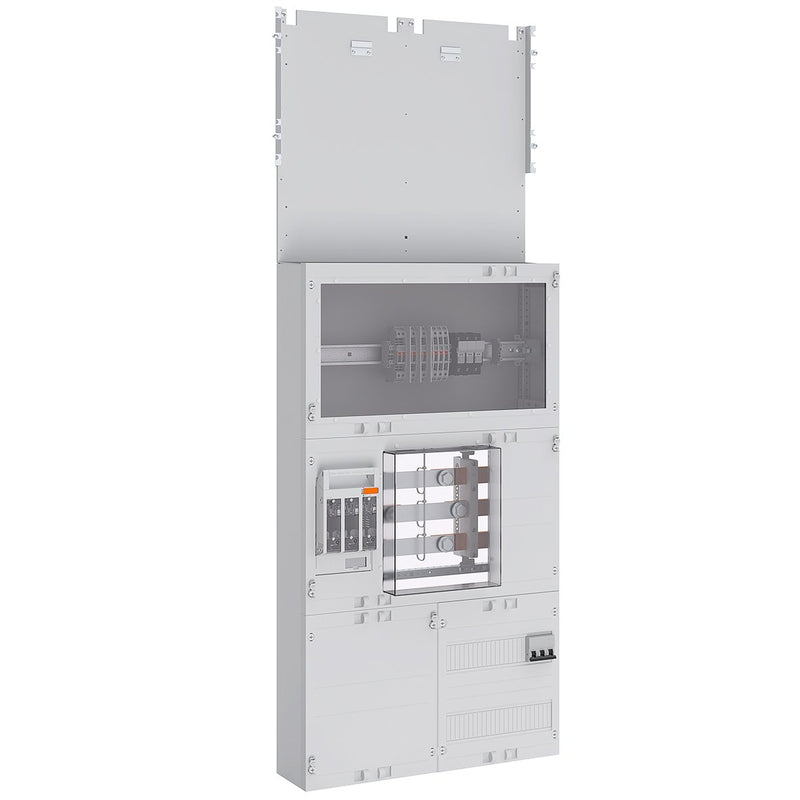

ABN - Zählerfeld SIH-Zählerwandlerfeld 100A ZW209X2031 TAB Westnetz 5pol

Zähler-Wandlerfeld 100 A Eigenverbrauchsmessung nach TAB Westnetz bestehend aus: 1x Aufnahme für Zählerwechselplatte 450 mm Breite und 520 mm Höhe, 1x Wandlerzusatzraum 300 mm 24 TE mit Klarsichtabdeckung und höhenverstellbarer Gerätetragschiene bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen, 1x NAR 300 mm mit NH00 Trenner und N/PE Anschluss, 1x Wandlermodul mit Wandlerlaschen Bauform A mit 30 x 5 mm, 1x AAR mit Lasttrennschalter 125 A, N und PE Schiene im AAR 12 x 10 mm, 2x Sammelschienenklemme 70 mm², 2x Sammelschienenklemme 35 mm²

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	100 A
Anzahl der Verteilerreihen	2
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	ja
Farbe	grau
RAL-Nummer	9002
Schutzart (IP)	IP20

Lieferumfang:
1 x Aufnahme für Zählerwechselplatte 1 x Wandlerzusatzraum 1 x NAR 300 mm mit NH00 Trenner und N/PE Anschluss 1 x Wandlermodul mit Wandlerlaschen 1 x AAR mit Lasttrennschalter 125 A 2
