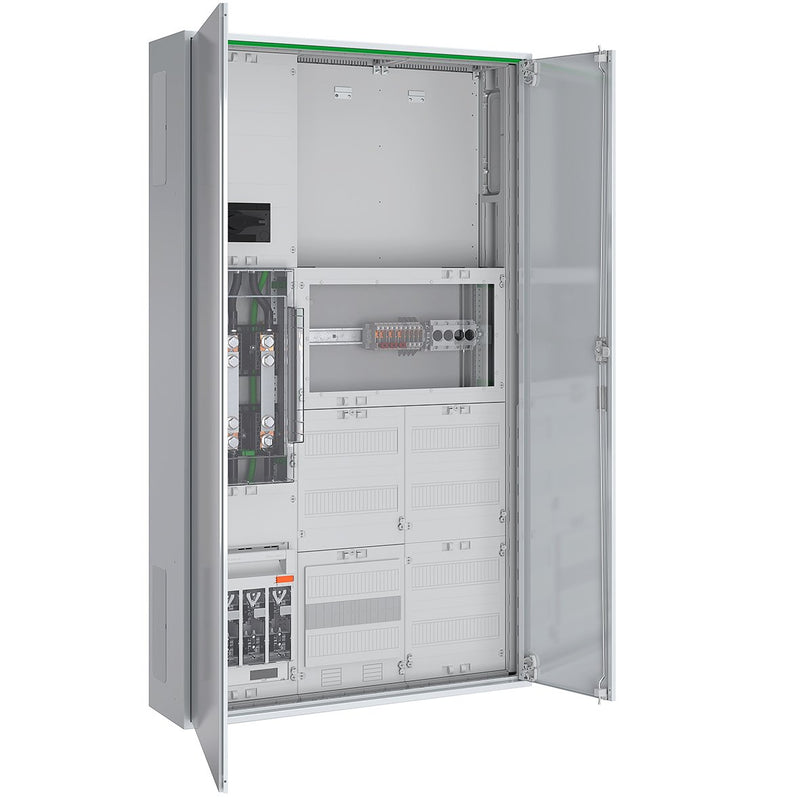

ABN - Zähler-Komplettschrank Wandlerschrank RS309X1252 200A

Wandlermessschrank 200 A Dauerstrom nach TAB Rheinische NETZGesellschaft bestehend aus: Zählerschrank Schutzisoliert IP44, 2x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH1 Trenner, 4x Sammelschienenklemme 120 mm², 1x Sammelschienenklemme 70 mm²,1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm,1x AAR BxH 250x450 mm mit Lasttrennschalter 3-polig 250 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 500x300 mm 24 TE bestückt mit Spannungspfadsicherungen 1x D01 3-polig, Steuersicherung 1x D01 1-polig und Wandler-Trennklemmen nach TAB Rheinische NETZGesellschaft, mit Grundplatte für bauseitige Zählerwechselplatte BxH 500x450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Bemessungsstrom	200 A
Ausführung	1-stöckig
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz
Werkstoff	Kunststoff
Farbe	weiß
RAL-Nummer	9016
Anzahl der Felder	2
Mit Montageplatte	ja
Schutzart (IP)	IP44
Breite	800 mm
Höhe	1400 mm
Tiefe	210 mm
Einbaubreite	750 mm
Einbauhöhe	1350 mm
Einbautiefe	200 mm

Lieferumfang:
1 x Zählerschrank (Schutzisoliert IP44)
