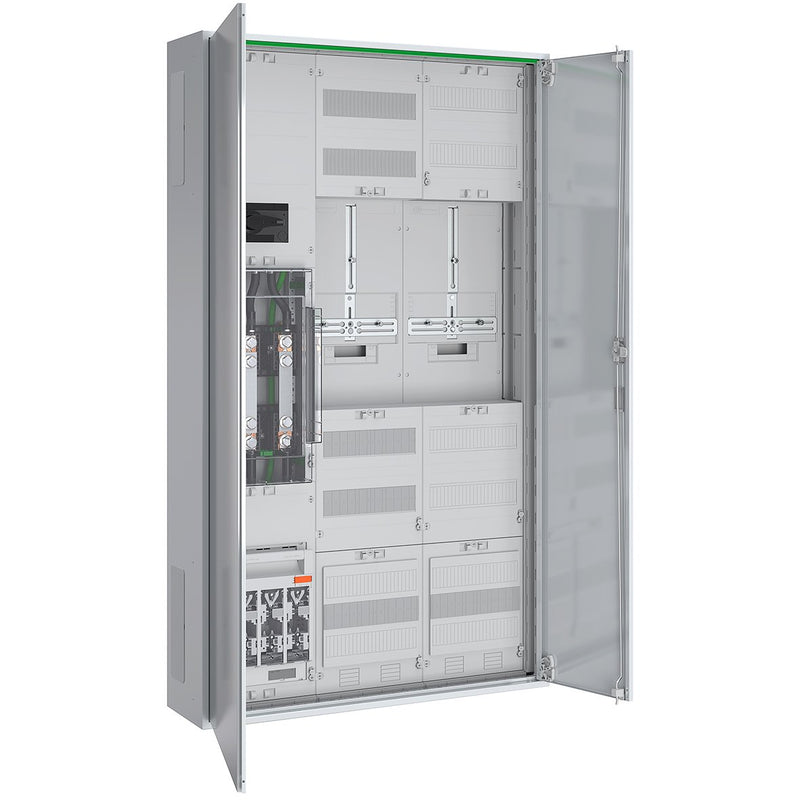

ABN - Zähler-Komplettschrank Wandlerschrank RS309X0002 200A

Wandlermessschrank 200 A nach Dauerstrom FNN Standard bestehend aus: Zählerschrank schutzisoliert in IP44, 3x NAR mit 40 mm Sammelschienensystem 2x12x5 mm bestückt mit NH1-Trenner, 4x Sammelschienenklemme 120 mm², 1x Sammelschienenklemme 70 mm², 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x450 mm mit Lasttrennschalter 3-polig 250 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 4x LS 1p B10 25kA und Wandler-Trennklemmen nach FNN Standard, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Bemessungsstrom	200 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz
Werkstoff	Stahl
Farbe	weiß
RAL-Nummer	9016
Anzahl der Felder	3
Mit Montageplatte	nein
Schutzart (IP)	IP44
Breite	800 mm
Höhe	1400 mm
Tiefe	210 mm
Einbaubreite	750 mm
Einbauhöhe	1350 mm
Einbautiefe	200 mm

Lieferumfang:
1 x Zählerschrank schutzisoliert IP44 3 x NAR mit 40 mm Sammelschienensystem 4 x Sammelschienenklemme 120 mm² 1 x Sammelschienenklemme 70 mm² 1 x Wandlermodul 3 x
