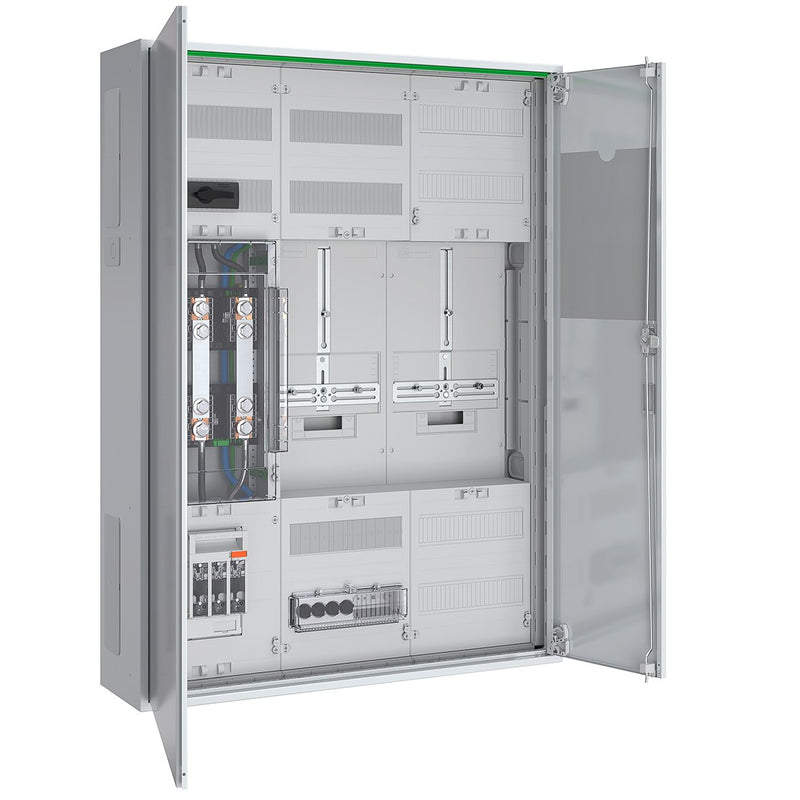

ABN - Zähler-Komplettschrank Wandlerschrank RS307X1551 100A

Wandlermessschrank 100 A Dauerstrom nach TAB Mitteldeutschland bestehend aus: Zählerschrank schutzisoliert in IP44, 1x NAR mit 40 mm Sammelschienensystem 12x5 mm bestückt mit NH00-Trenner, 5x Sammelschienenklemme 35 mm², 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x300 mm mit Lasttrennschalter 3-polig 125 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 1x D01 3-polig, Steuersicherung 1x D01 1-polig und Wandler-Trennklemmen nach TAB Mitteldeutschland, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Bemessungsstrom	100 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz
Werkstoff	Stahl
Farbe	weiß
RAL-Nummer	9016
Anzahl der Felder	3
Mit Montageplatte	nein
Schutzart (IP)	IP44
Breite	800 mm
Höhe	1100 mm
Tiefe	210 mm
Einbaubreite	750 mm
Einbauhöhe	1050 mm
Einbautiefe	200 mm

Lieferumfang:
1 x Zählerschrank (schutzisoliert, IP44)

Keine Downloads vorhanden.
