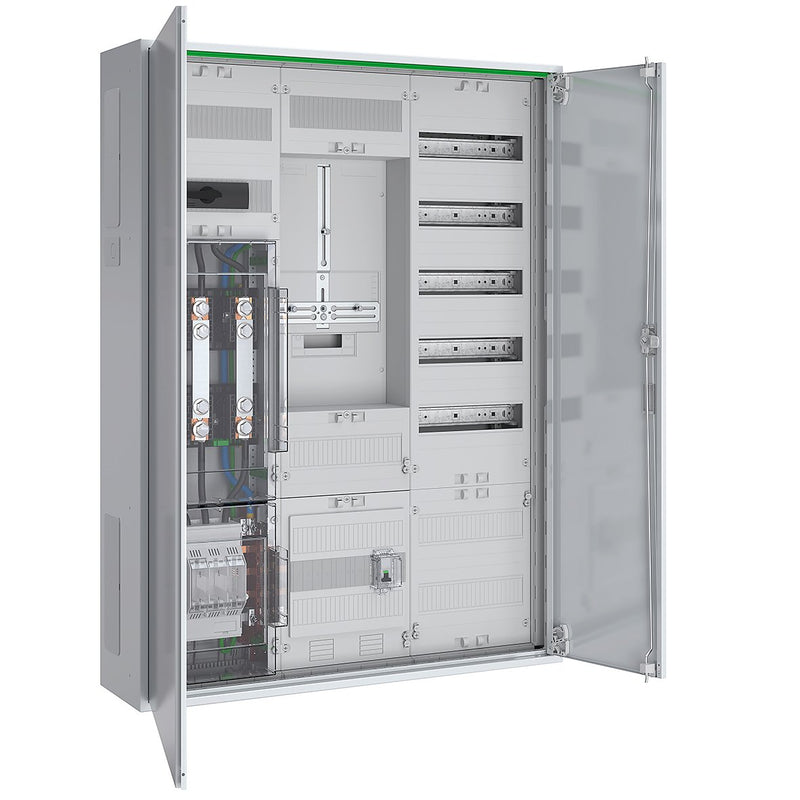

ABN - Zähler-Komplettschrank Wandlerschrank RS307X0191 100A

Wandlermessschrank 100 A Dauerstrom nach TAB Bayernwerk bestehend aus: Zählerschrank schutzisoliert in IP44, 1x NAR mit 40 mm Sammelschienensystem 12x5 mm bestückt mit NH00-Sicherungsunterteil mit Klarsichtabdeckung und 5x Sammelschienenklemme 35 mm², 1x LS 1p B10 25kA für Absicherung Spannungsversorgung APZ/RfZ, 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x300 mm mit Lasttrennschalter 3-polig 125 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x150 mm 12 TE bestückt mit Spannungspfadsicherungen 3x LS 1p B10 25kA und Wandler-Trennklemmen nach TAB Bayernwerk, 1x 3-Punkt Zählerplatz 450 mm, Verteilerfeld 5-reihig mit 60 TE und PE-/N-Steckklemmen, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Bemessungsstrom	100 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz
Werkstoff	Stahl
Farbe	weiß
RAL-Nummer	9016
Anzahl der Verteilerreihen	3
Anzahl der Felder	3
Mit Montageplatte	nein
Schutzart (IP)	IP44
Breite	800 mm
Höhe	1100 mm
Tiefe	250 mm
Einbaubreite	750 mm
Einbauhöhe	1050 mm
Einbautiefe	200 mm

Lieferumfang:
1 x Zählerschrank schutzisoliert IP44
