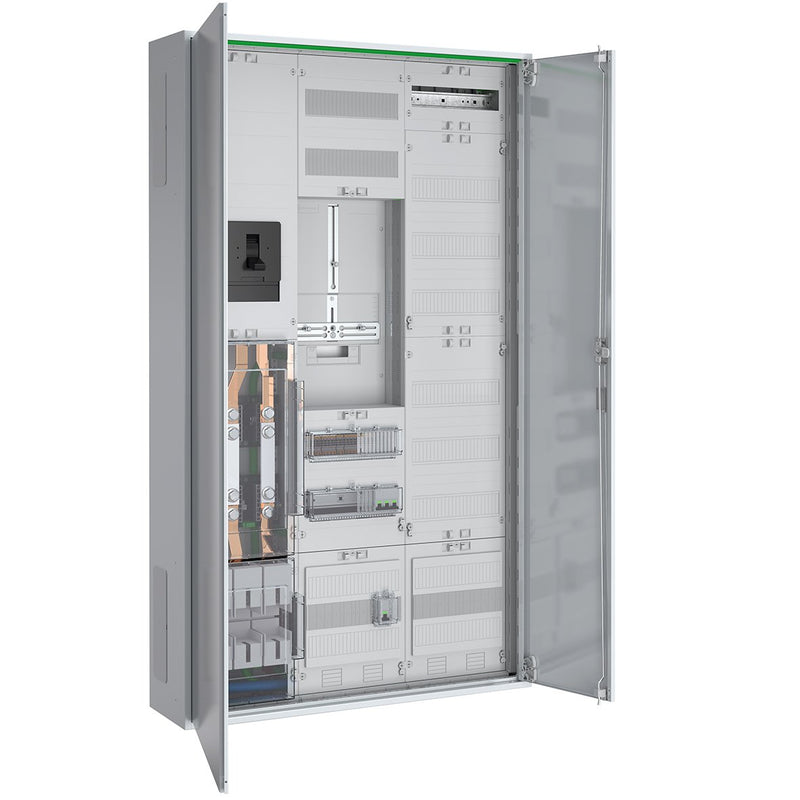

ABN - Zähler-Komplettschrank Wandlerschrank ABNRS309X0143 250A

Wandlermessschrank 250 A Dauerstrom nach TAB Standwerke München bestehend aus: Zählerschrank schutzisoliert in IP44, 3x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH2 Unterteil mit Klarsichtabdeckung und N/PE Anschluss, 4x Sammelschienenklemme 185 mm², 1x Sammelschienenklemme 120 mm², Steuersicherung 1x LS 1p B10 25kA, 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR mit Lasttrennschalter 3-polig 400 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 3x LS 1p B10 25kA und Wandler-Trennklemmen nach TAB SWM, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, Kommunikations-/Verteilerfeld nach TAB SWM inkl. 7-poliger Steuerleitungsklemmen und RJ45 Schnittstellen

Technische Details

Lieferumfang:
1 x Zählerschrank (IP44)
