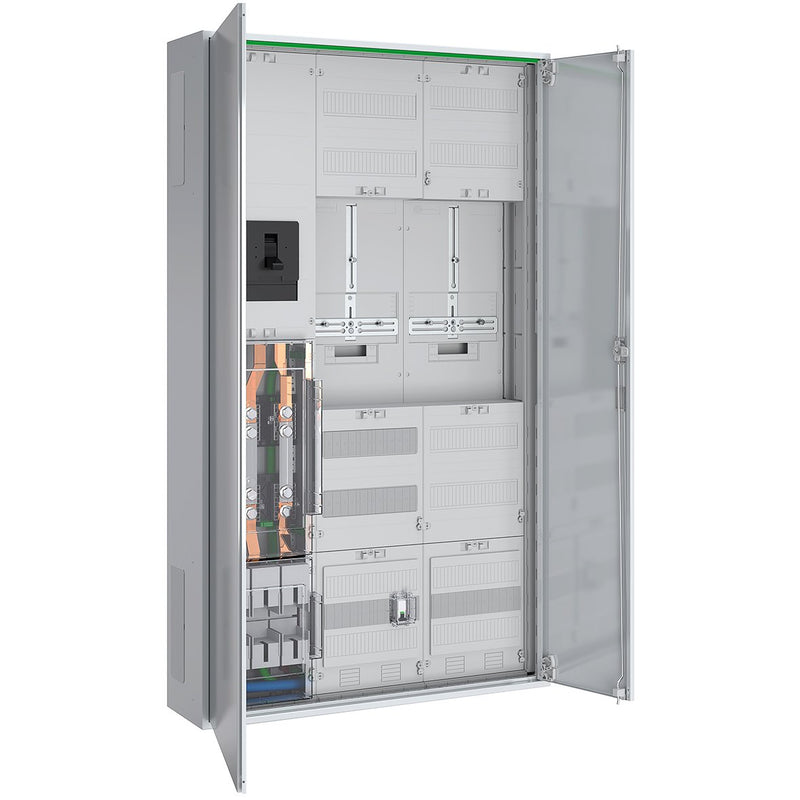

ABN - Zähler-Komplettschrank Wandlerschrank 250A TAB ABNRS309X0963 EWE 5-polig

Wandlermessschrank 250 A Dauerstrom nach TAB EWE bestehend aus: Zählerschrank Schutzisoliert IP44, 3x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH2 Unterteil mit Klarsichtabdeckung und N/PE Anschluss, 4x Sammelschienenklemme 185 mm², 1x Sammelschienenklemme 120 mm², Steuersicherung 1x LS 1p B6A 25kA, 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR mit Lasttrennschalter 3-polig 400 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x300 mm 24 TE bestückt mit Spannungspfadsicherungen 1x LS 3p B6A 25kA und Wandler-Trennklemmen nach TAB EWE, 1x 3-Punkt Zählerplatz 450 mm, 1x 3-Punkt FRE-Platz 450 mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Bemessungsstrom	250 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz/Unterputz/teilversenkt
Werkstoff	Stahl
Farbe	weiß
RAL-Nummer	9016
Anzahl der Verteilerreihen	2
Anzahl der Felder	3
Mit Montageplatte	nein
Schutzart (IP)	IP20
Breite	800 mm
Höhe	1400 mm
Tiefe	210 mm
Einbaubreite	750 mm
Einbauhöhe	1350 mm
Einbautiefe	200 mm

Lieferumfang:
1 x Zählerschrank 3 x NAR mit 40 mm Sammelschiene (2x12x5 mm) mit NH2 Unterteil und N/PE Anschluss 4 x Sammelschienenklemme 185 mm² 1 x Sammelschienenklemme 120 mm²
