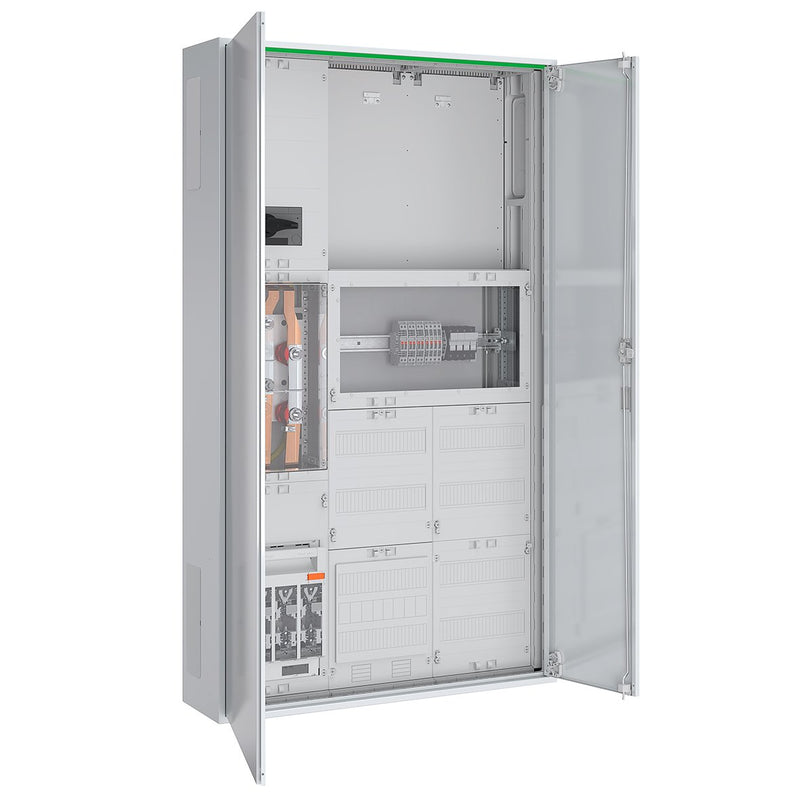

ABN - Zähler-Komplettschrank Wandlermessschrank ABNRS309X0232

Wandlermess-Schrank 200 A nach TAB Westnetz bestehend aus: Zähleschrank Schutzisoliert IP43, 2x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH1 Trenner, 4x Sammelschienenklemme 120 mm², 1x Sammelschienenklemme 70 mm², 1x Wandlermodul 450 mm für Wandlerlaschen Bauform A mit 30 mm Breite, 1x AAR mit Lasttrennschalter 3 polig 250 A und Klemme für N und PE, 2x Wandlerzusatzraum 300 mm 24 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen, mit Grundplatte für bauseitige Zählerwechselplatte, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Bemessungsstrom	200 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz/Unterputz/teilversenkt
Werkstoff	Stahl
Farbe	weiß
RAL-Nummer	9016
Anzahl der Verteilerreihen	2
Anzahl der Felder	3
Mit Montageplatte	ja
Schutzart (IP)	IP44
Breite	800 mm
Höhe	1400 mm
Tiefe	210 mm
Einbaubreite	750 mm
Einbauhöhe	1300 mm
Einbautiefe	200 mm

Lieferumfang:
1 x Zählerschrank IP43 2 x NAR mit 40 mm Sammelschiene (2x12x5 mm) inkl. NH1 Trenner 4 x Sammelschienenklemme 120 mm² 1 x Sammelschienenklemme 70 mm² 1 x
