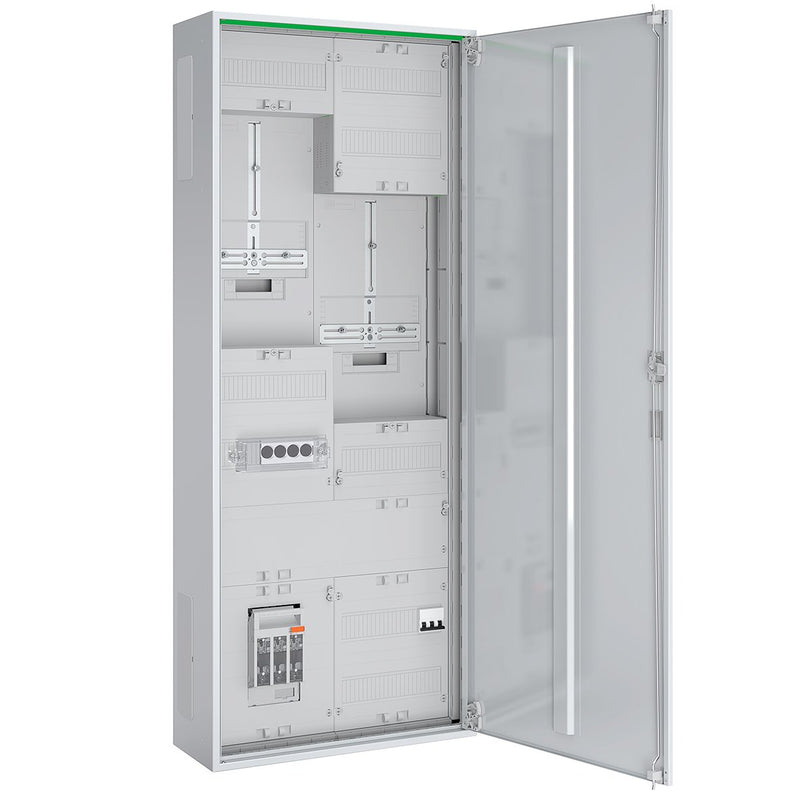

ABN - Zähler-Komplettschrank Wandlermessschrank ABNRS209X0551

Wandlermess-Schrank 100 A nach TAB Mitteldeutschland bestehend aus: Zähleschrank Schutzisoliert IP43, 1x NAR mit 40 mm Sammelschiene 2x12x5 mm bestückt mit NH00 Trenner, 5x Sammelschienenklemme 35 mm², 1x Wandlermodul BxH 500x150 mm mit Lochblech, 1x AAR Lasttrennschalter 3 polig 125 A und Klemme für N und PE, 1x Wandlerzusatzraum 300 mm 24 TE bestückt mit Spannungspfadsicherungen und Wandler-Trennklemmen, 1x 3-Punkt Zählerplatz 450 mm, 1x FRE-Platz 450 mm 3-Punkt mit 12 TE Anschlussraum 150mm, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle

Technische Details
Bemessungsstrom	100 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz/Unterputz/teilversenkt
Werkstoff	Stahl
Farbe	weiß
RAL-Nummer	9016
Anzahl der Verteilerreihen	4
Anzahl der Felder	2
Mit Montageplatte	nein
Schutzart (IP)	IP44
Breite	550 mm
Höhe	1400 mm
Tiefe	210 mm
Einbaubreite	500 mm
Einbauhöhe	1350 mm
Einbautiefe	200 mm

Lieferumfang:
1 x Zählerschrank IP43
