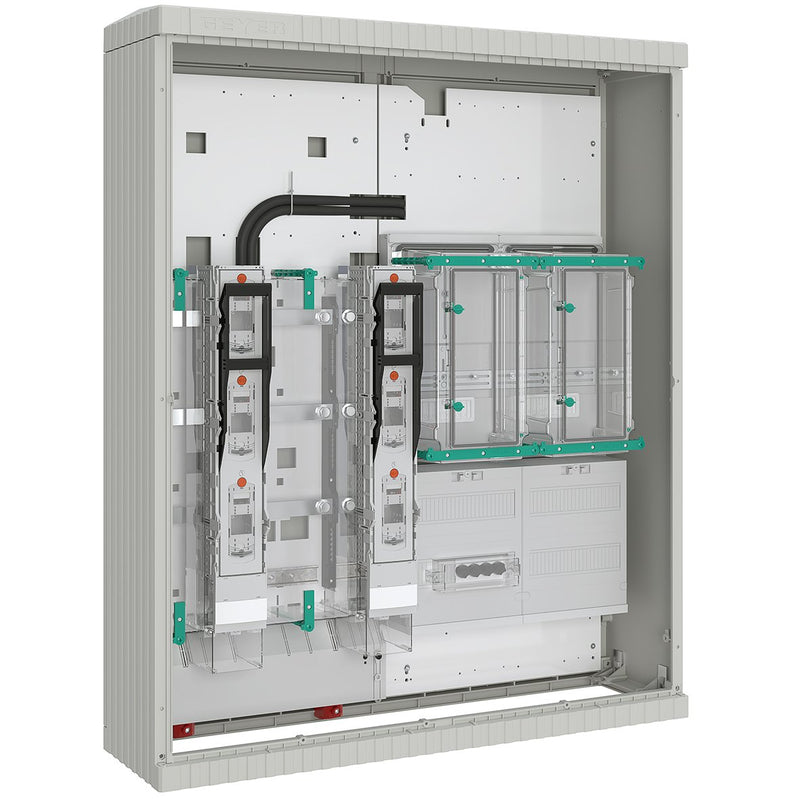

bestehend aus: Gehäuse H x B x T (mm): 1355 x 1110 x 315: - Glasfaser verstärktes Polyester FS 833.5 nach DIN 16913, IP44, ähnlich RAL 7035 - Kunststoffmontageplatte 6 mm - Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln - Ohne Sockel Leistungsteil H x B (mm): 900 x 500: - Wandlerraum, netz- und anlagenseitiger Anschlussraum (NAR/AAR): Unterkonstruktion Montageplatte (PVC 6 mm), Primärkupferschienen Cu 30 x 10 mm verzinnt und vernickelt, PE und N-Schiene mit V-Anschlussklemmen 185 mm² und Berührschutzabdeckung - Wandlerraum mit Klarsicht-Wandlerabdeckung, plombierbar, rundum geschlossen, inkl. Wandlerlasche (170 x 40 x 10 mm) gemäß Form A nach DIN VDE 0603-2-2, Bohrungsabstand 130 mm und Sekundärverdrahtung, inkl. Leerplatz für Überpsannungsschutz - Netzseitige Trennstelle (links): NH2-Sicherungslastschaltleiste, 3-polig schaltbar, mit V-Anschlussklemmen 185 mm² und 1x Leerplatz für weitere NH2-Sicherungslastschaltleiste oder Überspannungsschutz - Anlagenseitige Trennstelle (im AAR): NH2-Sicherungslastschaltleiste, 3-polig schaltbar, mit V-Anschlussklemmen 185 mm² Messteil H x B x T (mm): 900 x 500: - Wandler-Zählerplatz, H x B (mm): 375 x 250, 3-Punkt mit Sekundärverdrahtung und IP54-Klarsichthaube - Wandlerzusatzraum, H x B (mm): 300 x 250, mit geschlossener 3-Punkt-Haube, bestückt mit Spannungspfadsicherung 4x LS-Automate B 10 A/25kA unter einer Klarsichthaube und 14-poliger Prüfklemme (X14) TAB Nord - TRE-Platz, H x B (mm): 150 x 250, 3-Punkt mit Steuerverdrahtung - Netzseitiger Anschlussraum, H x B (mm): 300 x 250, mit perforierter 3-Punkt-Haube und Gerätetragschiene, ohne Gerätebestückung
| Technische Details |
|---|
| Bemessungsstrom |
250 A |
| Ausführung |
1-stöckig |
| Anzahl der Zählerplätze |
1 |
| Unterer Anschlussraum |
ohne |
| Montageart |
Aufputz |
| Werkstoff |
Kunststoff |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Verteilerreihen |
1 |
| Anzahl der Felder |
2 |
| Mit Montageplatte |
ja |
| Schutzart (IP) |
IP44 |
| Breite |
1100 mm |
| Höhe |
1382 mm |
| Tiefe |
315 mm |
| Einbaubreite |
1000 mm |
| Einbauhöhe |
1300 mm |
| Einbautiefe |
300 mm |
Lieferumfang:
1 x Gehäuse (1355 x 1110 x 315 mm) 1 x Kunststoffmontageplatte 1 x Tür mit Doppelschließung 2 x Schlüssel 1 x Leistungsteil (900 x 500 mm) mit Wandlerraum, NAR/AAR, Kup
