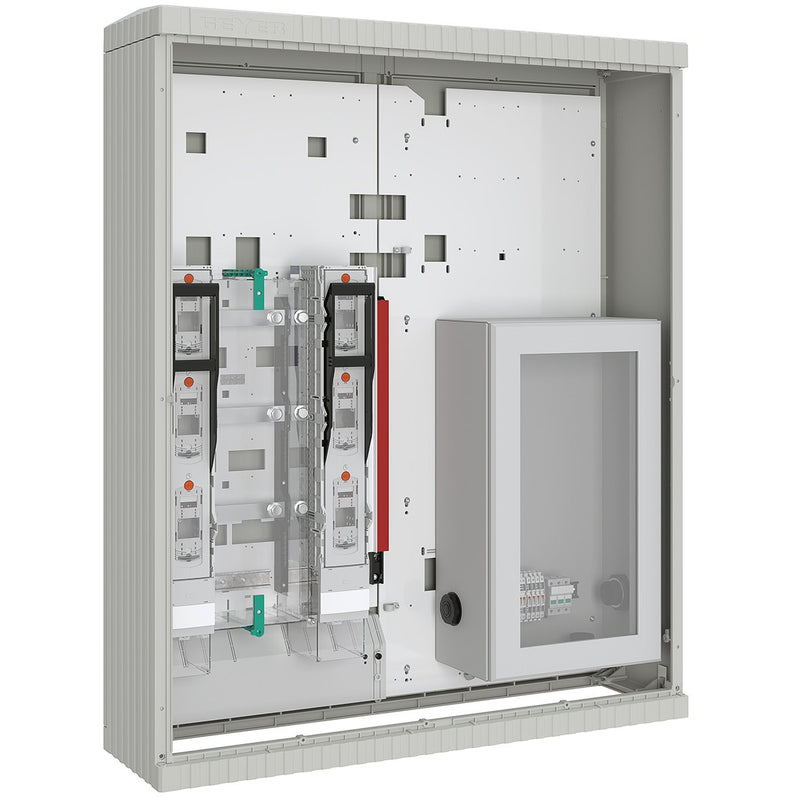

ABN - Zähler-Komplettschrank SIF Wandlerschrank ABNSG132X0233 250A

bestehend aus: Gehäuse H x B x T (mm): 1355 x 1110 x 315: - Glasfaser verstärktes Polyester FS 833.5 nach DIN 16913, IP44, ähnlich RAL 7035 - Kunststoffmontageplatte 6 mm - Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln - Ohne Sockel Leistungsteil H x B (mm): 900 x 500: - Wandlerraum, netz- und anlagenseitiger Anschlussraum (NAR/AAR): Unterkonstruktion Montageplatte (PVC 6 mm), Primärkupferschienen Cu 30 x 10 mm verzinnt und vernickelt, PEN-Schiene mit V-Anschlussklemmen 185 mm² und Berührschutzabdeckung - Wandlerraum mit Klarsicht-Wandlerabdeckung, plombierbar, rundum geschlossen, inkl. Wandlerlasche (170 x 30 x 10 mm) gemäß Form A nach DIN VDE 0603-2-2, Bohrungsabstand 130 mm - Sekundärverdrahtung zum Zählerwechselschrank - Netzseitige Trennstelle (links): NH2-Sicherungslastschaltleiste, 3-polig schaltbar, mit V-Anschlussklemmen 185 mm² - Anlagenseitige Trennstelle (im AAR): NH2-Sicherungslastschaltleiste, 3-polig schaltbar, mit V-Anschlussklemmen 185 mm² und 1x Leerplatz für weitere NH2-Sicherungslastschaltleiste oder Leerplatz für Überspannungsschutz Messteil H x B x T (mm): 700 x 400 x 225: - Zählerwechselschrank, IP54, mit Klarsichtscheibe in der Tür gemäß TAB mit Verbindungsklemmsatz und Spannungspfadsicherung - Ohne Zählerwechselplatte (wird vom VNB gestellt und bauseitig montiert)

Technische Details
Bemessungsstrom	250 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Unterer Anschlussraum	ohne
Montageart	Aufputz
Werkstoff	Kunststoff
Farbe	grau
RAL-Nummer	7035
Mit Montageplatte	ja
Schutzart (IP)	IP44
Breite	1100 mm
Höhe	1382 mm
Tiefe	315 mm
Einbaubreite	1000 mm
Einbauhöhe	1300 mm
Einbautiefe	300 mm

Lieferumfang:
1 x ABN - Zähler-Komplettschrank SIF Wandlerschrank ABNSG132X0233 250A
