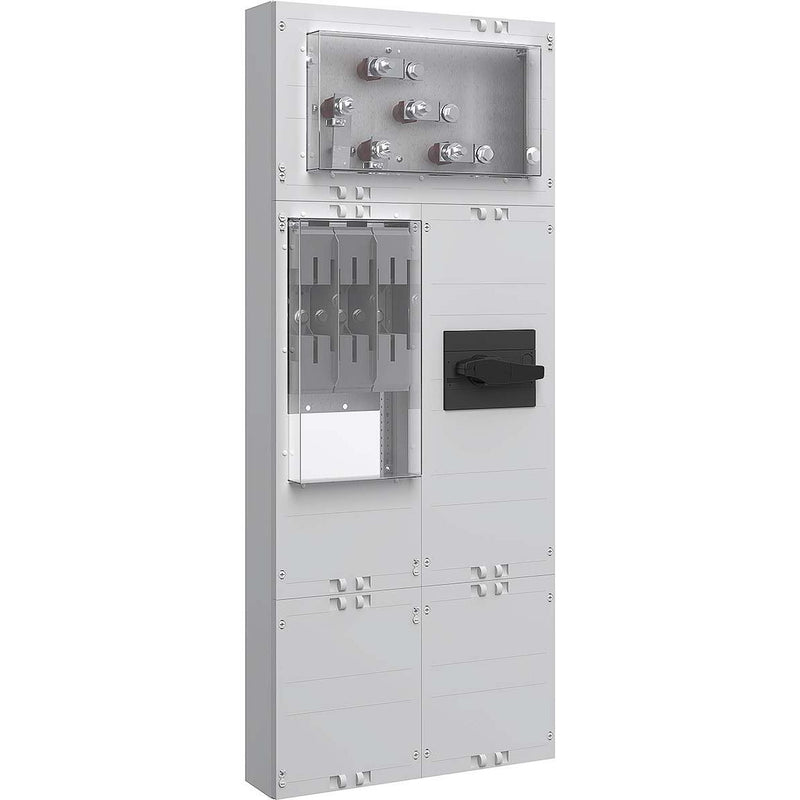

ABN - Verteilerfeld für Installationsverteiler Wandlerfeld VT28WW3331 250A NH2-Unt/400ALTS

bestehendAus: NetzseitigerAnschlussraum (NAR,oben),mit netzseitiger Trennstelle,H xB (mm): 750 x250: NH2-Sicherungselement,3x1-polig,auf Montagetraverse,mit Hauptstromverdrahtung 150mm² zum Wandlerraum und N+PE-Anschlusslasche,Wandlerraum,H xB (mm): 450 x500: Mit Isolatoren,Primärverdrahtung 150mm²Auf Cu-Anschlusslaschen und plombierbarerAbdeckung mit Klarsichthaube,Für bauseitige Norm-Wandlerlasche 170mm lang gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 750 x250: Mit Leerplatz für Überspannungsschutz,Anlagenseitige Trennstelle: Lasttrennschalter,400A,3-polig,auf Montagetraverse (M10) und N+PE-Anschlusslasche

Technische Details
Höhe	1202,5 mm
Breite	500 mm
Tiefe	166,11 mm
Anzahl der DIN-Schienen	1
Anzahl der Teilungseinheiten pro DIN-Schiene	12
Art der Abdeckung	geschlossen
Mit N-PE-Klemmen	nein
Mit Abdeckung	ja
Mit Montageplatte	nein
Abschlusspunkt Zählerplatz (APZ)	nein

Lieferumfang:
1 x Netzseitiger Anschlussraum (NAR) mit NH2-Sicherungselement 1 x Wandlerraum mit Isolatoren und Primärverdrahtung 1 x Anlagenseitiger Anschlussraum (AAR) mit Lasttrennschalter 400A

Keine Downloads vorhanden.
