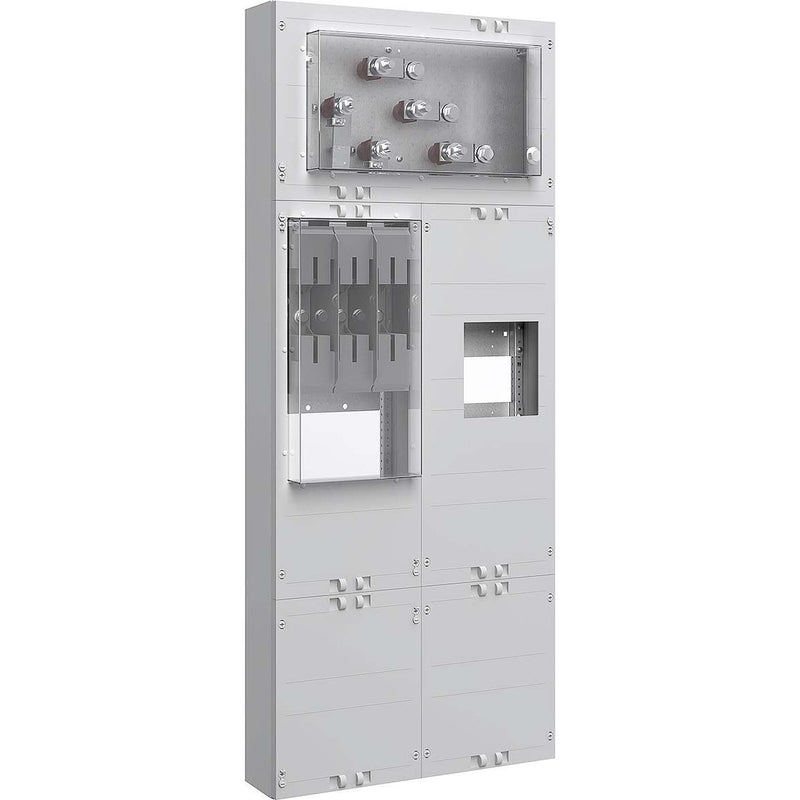

ABN - Verteilerfeld für Installationsverteiler Wandlerfeld VT28WN3931 250A NH2/400ALSS M

bestehendAus: NetzseitigerAnschlussraum (NAR,oben),mit netzseitiger Trennstelle,H xB (mm): 750 x250: NH2-Sicherungselement,3x1-polig,auf Montagetraverse,mit Hauptstromverdrahtung 150mm² und N+PE-Anschlusslasche (Spannungsabgriff N+PE),Wandlerraum,H xB (mm): 450 x500: Mit Isolatoren,Primärverdrahtung 150mm²Auf Cu-Anschlusslaschen und plombierbarerAbdeckung mit Klarsichthaube,Für bauseitige Norm-Wandlerlasche 170mm lang gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 750 x250: Mit PE-Anschlusslasche,Vorbereitet für 400A Leistungsschalter,4-polig,mit Motorantrieb,Leerplatz für Überspannungsschutz (inkl,N+PE-Anschlussklemme),Einbauposition beachten

Technische Details
Höhe	1202,5 mm
Breite	500 mm
Tiefe	166,11 mm
Anzahl der DIN-Schienen	1
Anzahl der Teilungseinheiten pro DIN-Schiene	12
Art der Abdeckung	geschlossen
Mit N-PE-Klemmen	nein
Mit Abdeckung	ja
Mit Montageplatte	nein
Abschlusspunkt Zählerplatz (APZ)	nein

Lieferumfang:
1 x ABN - Verteilerfeld für Installationsverteiler Wandlerfeld VT28WN3931 250A NH2/400ALSS M
