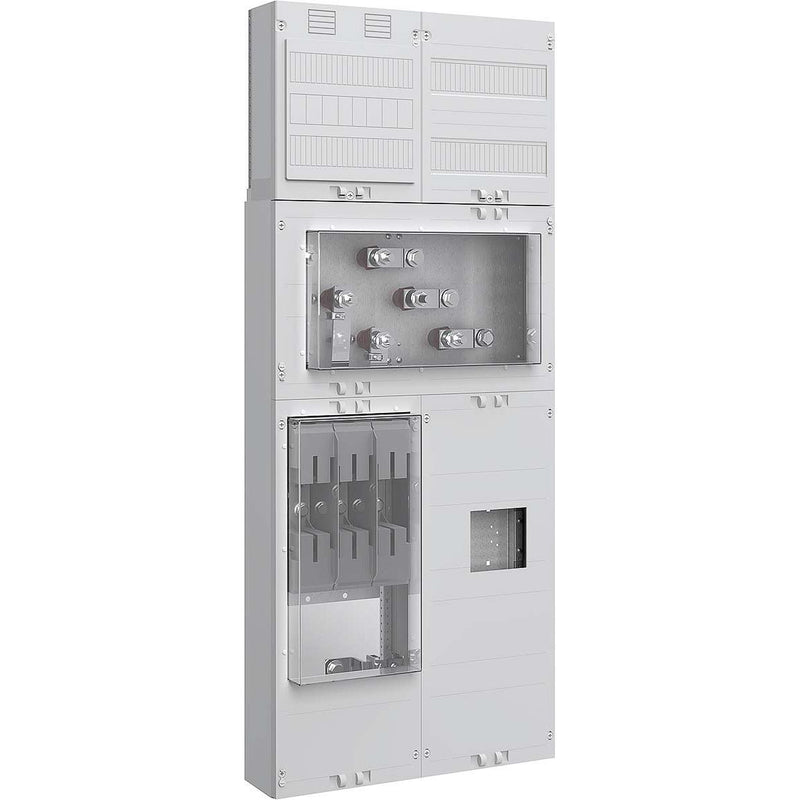

ABN - Verteilerfeld für Installationsverteiler Wandlerfeld VT28WN3920A 200A NH1/250ALSS M

bestehendAus: NetzseitigerAnschlussraum (NAR),mit netzseitiger Trennstelle,H xB (mm): 600 x250: NH1-Sicherungslasttrennschalter,3-polig schaltbar,auf Montagetraverse,mit Hauptstromverdrahtung 95mm² und N+PE-Anschlusslasche,Wandlerraum (oben),H xB (mm): 300 x500: Mit Isolatoren,Primärverdrahtung 95mm²Auf Cu-Anschlusslaschen und plombierbarerAbdeckung mit Klarsichthaube,Für bauseitige Norm-Wandlerlasche 170mm lang gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 2x300 x250: Mit N+PE-Anschlusslasche,Vorbereitet für 250A Leistungsschalter,4-polig,mit Motorantrieb,Leerplatz für Überspannungsschutz,APZ-Raum,H xB (mm): 300 x250: Mit LexCom Home-Mediamontageplatte und Gerätetragschiene,bestückt mit RJ45-Buchse,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 300 x250: Mit offenerAbdeckplatte,Abdeckstreifen und 2xGerätetragschiene,ohne Gerätebestückung,vorbereitet für die NA-Schutzsteuerung

Technische Details
Höhe	1202,5 mm
Breite	500 mm
Tiefe	166,11 mm
Anzahl der DIN-Schienen	4
Anzahl der Teilungseinheiten pro DIN-Schiene	12
Art der Abdeckung	geschlossen
Mit N-PE-Klemmen	nein
Mit Abdeckung	ja
Mit Montageplatte	nein
Abschlusspunkt Zählerplatz (APZ)	nein

Lieferumfang:
1 x ABN - Verteilerfeld für Installationsverteiler Wandlerfeld VT28WN3920A 200A NH1/250ALSS M

Keine Downloads vorhanden.
