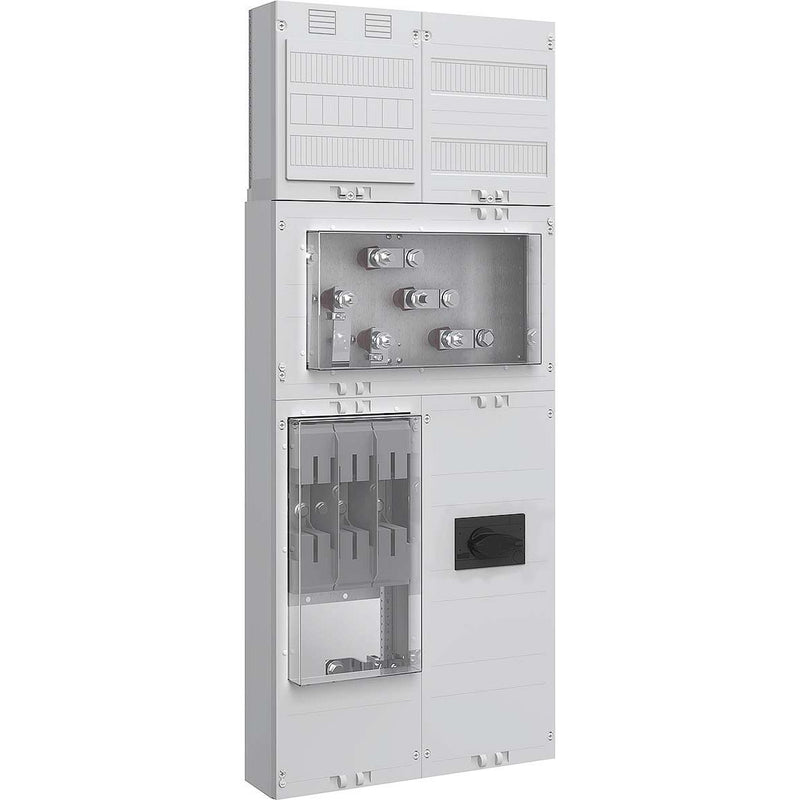

ABN - Verteilerfeld für Installationsverteiler Wandlerfeld VT28WA3320 200A NH1/NH1

bestehendAus: NetzseitigerAnschlussraum (NAR),mit netzseitiger Trennstelle,H xB (mm): 600 x250: NH1-Sicherungslasttrennschalter,3-polig schaltbar,auf Montagetraverse,mit Hauptstromverdrahtung 95mm² und N+PE-Anschlusslasche,Wandlerraum (oben),H xB (mm): 300 x500: Mit Isolatoren,Primärverdrahtung 95mm²Auf Cu-Anschlusslaschen und plombierbarerAbdeckung mit Klarsichthaube,Für bauseitige Norm-Wandlerlasche 170mm lang gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 600 x250: Mit Leerplatz für Überspannungsschutz,Anlagenseitige Trennstelle: Lasttrennschalter,250A,3-polig,auf Montagetraverse (M8) und N+PE-Anschlusslasche,APZ-Raum,H xB (mm): 300 x250: Mit LexCom Home-Mediamontageplatte und Gerätetragschiene,bestückt mit RJ45-Buchse,NetzseitigerAnschlussraum (NAR),H xB (mm): 300 x250: Mit perforierterAbdeckplatte und 2xGerätetragschiene,ohne Gerätebestückung

Technische Details
Höhe	1202,5 mm
Breite	500 mm
Tiefe	166,11 mm
Anzahl der DIN-Schienen	3
Anzahl der Teilungseinheiten pro DIN-Schiene	12
Art der Abdeckung	geschlossen
Mit N-PE-Klemmen	nein
Mit Abdeckung	ja
Mit Montageplatte	nein
Abschlusspunkt Zählerplatz (APZ)	nein

Lieferumfang:
1 x ABN - Verteilerfeld für Installationsverteiler Wandlerfeld VT28WA3320 200A NH1/NH1

Keine Downloads vorhanden.
