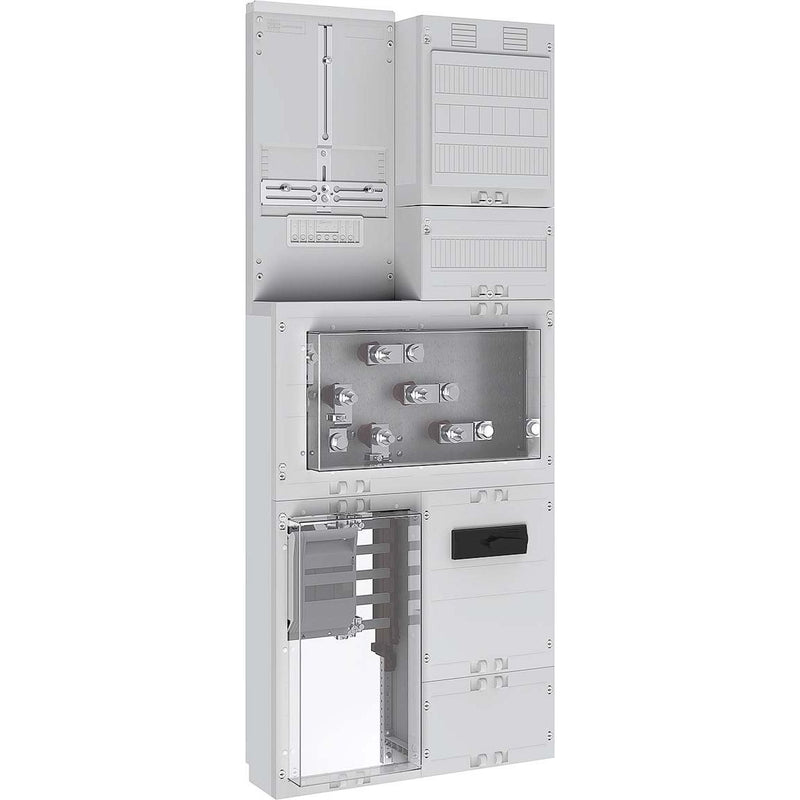

ABN - Verteilerfeld für Installationsverteiler Kleinwandlermessfeld Z28WZ3310A 100ANH00/125A LTS

bestehendAus: Zählerplatz,H xB (mm): 450 x250: 3-Punkt mit Dichtmembrane und Sekundärverdrahtung,Inkl,GehäusebefestigungssetAn der Zählertragplatte (Stirnteil),Vorbereitet für eine IP54-Klarsichtabdeckung,APZ-Raum,H xB (mm): 300 x250: Mit LexCom Home-Mediamontageplatte und Gerätetragschiene,bestückt mit RJ45-Buchse,Wandlerzusatzraum,H xB (mm): 150 x250: Mit perforierter 3-Punkt-Haube und Gerätetragschiene,ohne Gerätebestückung (mit Sekundärverdrahtung,ohne Prüfklemme/Spannungspfadsicherung),Wandlerraum,H xB (mm): 300 x500: Mit Isolatoren,Primärverdrahtung 35mm²Auf Cu-Anschlusslaschen und plombierbarerAbdeckung mit Klarsichthaube,Für bauseitige Norm-Wandlerlasche 170mm lang gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm,NetzseitigerAnschlussraum (NAR),H xB (mm): 450 x250: Mit 40mm Sammelschienen,250A,5-polig (Cu 12 x5mm) und Leerplatz für Überspannungsschutz,Netzseitige Trennstelle: NH00-Sicherungslasttrenner,3-polig,auf 40mm Sammelschiene (Einspeisetrenner),PlombierbareAbdeckung mit Klarsichthaube,Inkl,Anschlussklemmen 70mm²,AnlagenseitigerAnschlussraum (AAR),mitAnlagenseitiger Trennstelle,H xB (mm): 450 x250: Lasttrennschalter,125A,3-polig,auf Gerätetragschiene (Rahmenklemme bis 50mm²) und N+PE-Klemmstein 50/35mm²

Technische Details
Höhe	1205 mm
Breite	500 mm
Tiefe	169 mm
Anzahl der DIN-Schienen	2
Anzahl der Teilungseinheiten pro DIN-Schiene	12
Art der Abdeckung	geschlossen
Mit N-PE-Klemmen	nein
Mit Abdeckung	ja
Mit Montageplatte	nein
Abschlusspunkt Zählerplatz (APZ)	nein

Lieferumfang:
1 x Zählerplatz (3-Punkt mit Dichtmembrane und Sekundärverdrahtung, inkl. Gehäusebefestigungsset)
