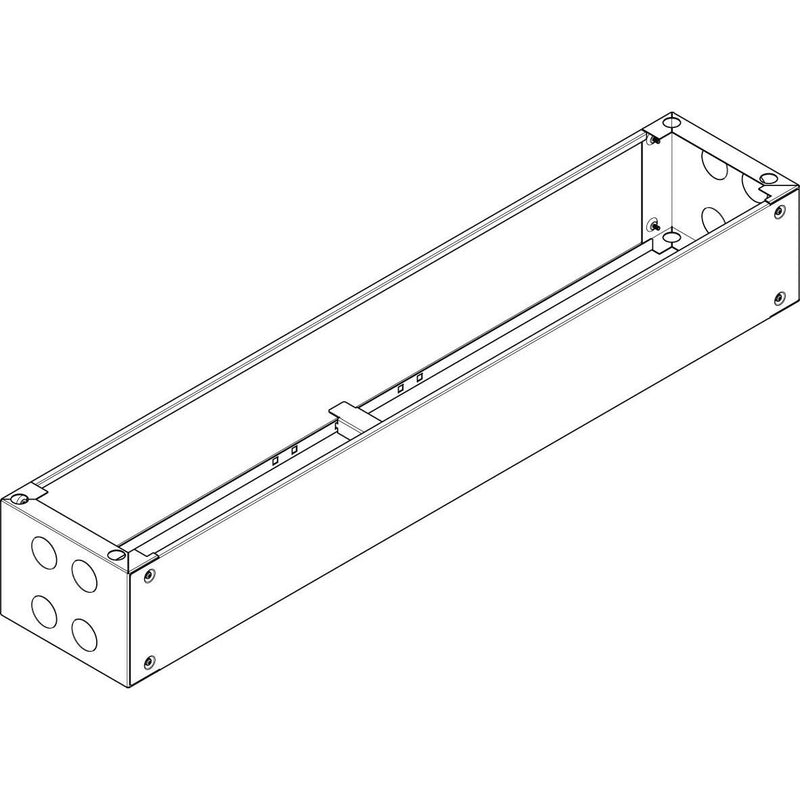

ABN - Sockel/Sockelelement (Schaltschrank) Standsockel UF520 RAL7022

Sockel 200mm,Außenmaße BxHxT (mm) 1340 x90 x260,Breite 5,Sockel,Schutzklasse II (Baureihe NF,P),Schutzklasse I (Baureihe NF,E),Schutzart: IP55 (nur in Verbindung mit Leitungseinführungsplatten),Für Geräte bis 800?A,Standmontage mitAußenbefestigung,Breiten: 340,590,840,1090,1340?mm,Höhe: 1890?mm ohne Sockel,Tiefe: 280?mm,Farbe: RAL 9016 (verkehrsweiß),Platzeinheiten: 144 bis 720,Material: 1,5mm (Türen 2mm) Stahlblech,pulverbeschichtet,Beidseitig vorgeprägt für Gehäuseverbindungen M6 und Verschraubung M50,Leitungseinführungsplatten nach Wahl mit metrischen Vorprägungen,Membranflansch oder Moosgummiplatte,Kombinierbar waagerecht und senkrecht,TürAufliegend,rechts oder linksAnschlagbar mit Öffnungswinkel 180°,3 mm-Doppelbartverschluss mit 3-Punkt-Stangenverschluss,Vorbereitet für den Einbau von standardisierten ModulbausätzenAuf,NT/ST-Trägerprofilen oder für durchgehende Montageplatten inkl,Traggerüsthalter NGTU10N2*,DIN EN 61439-1 (VDE0660 Teil 600-1),* Hinweis NGTU10N2:,Traggerüsthalter sind wie folgt enthalten:,Feldbreite 1 und 2 (340mm und 590mm)-1 Satz,Feldbreite 3 und 4 (840mm und 1090mm)-2 Sätze,Feldbreite 5 (1340mm)-3 Sätze,

Technische Details
Ausführung	Sockel komplett
Werkstoff	Stahl
Farbe	grau
RAL-Nummer (ähnlich)	7022
Schlagfestigkeit	IK10
Max. Belastbarkeit	550 kg
Geeignet für Gehäusebaubreite	1340 mm
Geeignet für Gehäusebautiefe	280 mm
Geeignet für Be-/Entlüftung	nein
Geeignet für Kabelrangierung	ja
Geeignet für Außenaufstellung	nein
Breite	1340 mm
Höhe	200 mm
Tiefe	280 mm

Lieferumfang:
1 x ABN - Sockel/Sockelelement (Schaltschrank) Standsockel UF520 RAL7022
