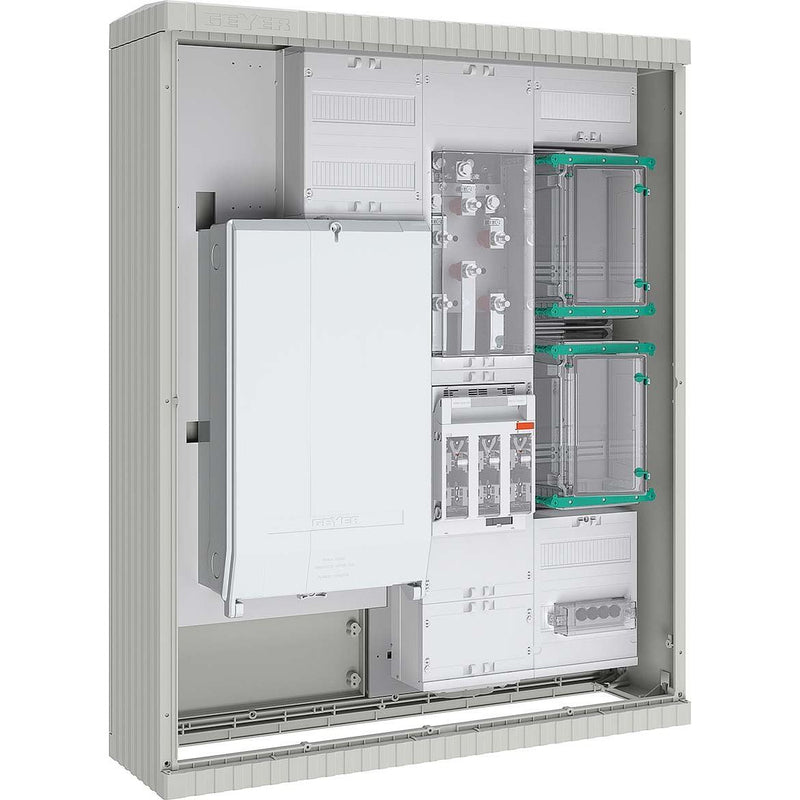

bestehendAus: Gehäuse,H xB xT (mm): 1355 x1110 x315: Glasfaser verstärktes Polyester FS 833,5 nach DIN 16913,IP44,ähnlich RAL 7035,Kunststoffmontageplatte 6mm,Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln,Ohne Sockel,Leistungsteil,H xB (mm): 1200 x750: NetzseitigerAnschlussraum (NAR),H xB (mm): 1200 x500,Montageplatte für Hausanschlusskasten,Netzseitige Trennstelle (im NAR): Kabelhausanschlusskasten NH2,Wandlerraum,H xB (mm): 450 x250,mit Isolatoren gemäß Stromnetz Hamburg (?Funktionsflächen für halbindirekte Messungen,Seite 9: Kompaktbauform?),plombierbareAbdeckung mit Klarsichthaube,mit Primärverdrahtung 150mm²Auf Cu-Anschlusslaschen für bauseitige Norm-Wandlerlasche (170mm lang (durch SNH) gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 600 x250,mit PEN-Schiene mit V-Anschlussklemmen 185mm²,Anlagenseitige Trennstelle: NH2-Sicherungslasttrennschalter,3-polig schaltbar,Messteil,H xB (mm): 1200 x250: Wandlerzusatzraum,H xB (mm): 300 x250,mit geschlossener 3-Punkt-Haube (300 x250mm),bestückt mit Spannungspfadsicherung D01 3-polig und D01 1-polig (inkl,Schraubkappen) unter einer plombierbaren Klarsichthaube,Sekundärverdrahtung wird durchgeschleift,ohne Prüfklemme (wird vom VNB gestellt und bauseitig montiert),Wandler-Zählerplatz (unten),H xB (mm): 375 x250,3-Punkt mit Sekundär- verdrahtung (H07V-K 2,5mm² Strom/1,5mm² Spannung gemäß VDE 0603-2-2) und IP54-Klarsichthaube,TRE-Platz (oben),H xB (mm): 375 x250,3-Punkt,verdrahtet (Steuerdrähte H07V-K 1,5mm² VDE 0603-2-2) und IP54-Klarsichthaube,AnlagenseitigerAnschlussraum (AAR,über TRE),H xB (mm): 150 x250,mit perforierter 3-Punkt-Haube und Gerätetragschiene,ohne Gerätebestückung,inkl,Leerplatz für Überspannungsschutz
| Technische Details |
|---|
| Montageart |
Eingrabsockel |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
Einzel |
| Transparenter Deckel/Tür |
nein |
| Mit Schloss |
ja |
| Nennstrom (In) |
250 A |
| Höhe |
1382 mm |
| Breite |
1110 mm |
| Tiefe |
315 mm |
| Einbautiefe |
233 mm |
| Innentiefe |
208 mm |
| Materialstärke Gehäuse |
9 mm |
| Materialstärke Tür/Deckel |
9 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Module |
2 |
| Breite in Teilungseinheiten |
12 |
| Anbaumöglichkeit |
ja |
| Anzahl der Leitungseinführungen |
80 |
| Werkstoff des Gehäuses |
Kunststoff |
| Oberflächenschutz |
unbehandelt |
| Mit Montageplatte |
ja |
| Geeignet für Außengebrauch |
ja |
| Geeignet für Blitzschutz |
ja |
| Schutzart (IP) |
IP44 |
| Schutzart (NEMA) |
sonstige |
| Schutzklasse |
II |
| Schlagfestigkeit |
sonstige |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
nein |
Lieferumfang:
1 x Gehäuse (1355 x 1110 x 315 mm)
