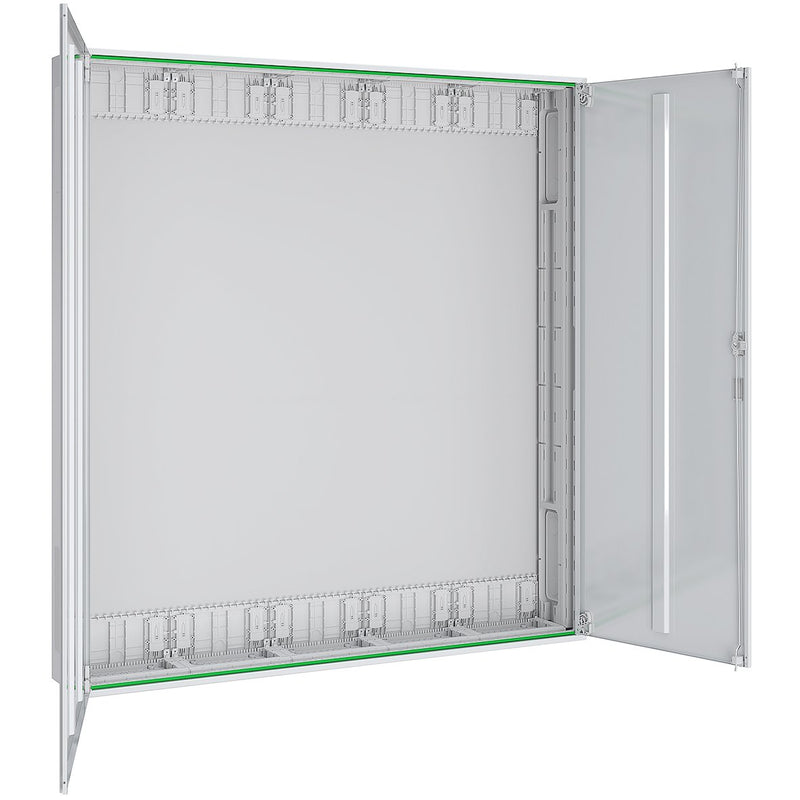

ABN - Leergehäuse Wandgehäuse schutzisoliert ABNRP509 1300x1400x210mm

Systemgehäuse für AP-, UP- und teilversenkter Montage, bestehend aus: Leergehäuse mit flächenbündiger Leitungsmembran, seitlichen Vorprägungen für Querverdrahtung im AAR und Sammelschienenverbindung im NAR, Volltür mit Schubstangen, Abmessungen: 1300x1400x210 mm, Schutzklasse II (schutzisoliert), Schutzart IP54, Stahlblech pulverbeschichtet, 540 Teilungseinheiten,

Technische Details
Montageart	Aufputz
Art der Abdeckung	Tür
Ausführung Deckel	geschlossen
Art der Tür	Einzel
Transparenter Deckel/Tür	nein
Mit Schloss	nein
Nennstrom (In)	400 A
Höhe	1400 mm
Breite	1300 mm
Tiefe	210 mm
Einbautiefe	190 mm
Innentiefe	200 mm
Materialstärke Gehäuse	1 mm
Materialstärke Tür/Deckel	1 mm
Farbe	weiß
RAL-Nummer	9016
Anzahl der Reihen	5
Breite in Teilungseinheiten	60
Anzahl der Öffnungen für Flanschplatten	10
Anbaumöglichkeit	ja
Anzahl der Leitungseinführungen	620
Werkstoff des Gehäuses	Stahlblech/Kunststoff
Oberflächenschutz	pulverbeschichtet
Mit Montageplatte	nein
Geeignet für Außengebrauch	nein
Geeignet für Blitzschutz	ja
Schutzart (IP)	IP54
Schutzart (NEMA)	sonstige
Schutzklasse	II
Schlagfestigkeit	IK10
Funktionserhalt	ohne
Deckel mit Überdruckentlastung	nein

Lieferumfang:
1 x Leergehäuse mit flächenbündiger Leitungsmembran, seitlichen Vorprägungen für Querverdrahtung im AAR und Sammelschienenverbindung im NAR, Volltür mit Schubstangen

Keine Downloads vorhanden.
