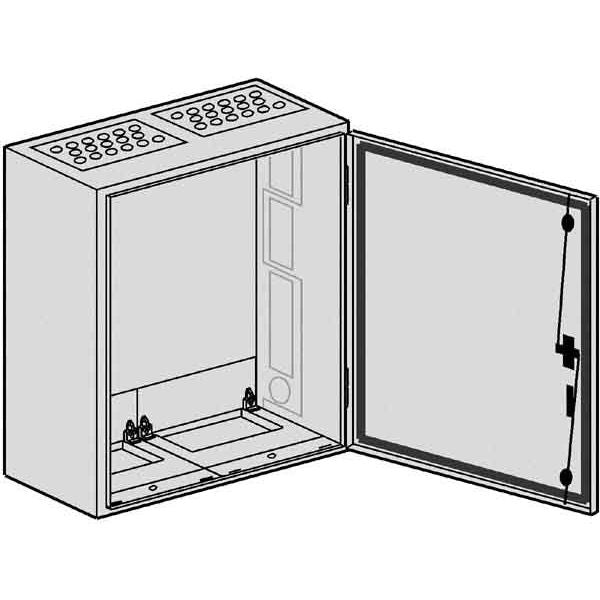

ABN - Leergehäuse System-Gehäuse SP24

Wandgehäuse,225mm tief,schutzisoliert Y,Außenmaße BxHxT (mm) 550 x650 x225,Breite 2,Höhe 4,PLE 96,Wandgehäuse,225mm tief,Schutzklasse II (Baureihe SP),Schutzklasse I (Baureihe SE),Schutzart: IP54,Für Geräte bis 400A,MontageAufputz mitAußenbefestigung,Breiten: 300,550,800,1050,1300?mm,Höhen: 500,650,800,950,1100,1250,1400mm,Tiefe: 225?mm,Farbe: RAL 9016 (verkehrsweiß),Platzeinheiten: 36 bis 540,Material: 1,5mm (Tür 2mm) Stahlblech,pulverbeschichtet,Beidseitig vorgeprägt für Gehäuseverbindung M6,Leitungseinführungen 2K-Membranflansch unten und oben je 35 xpro Feld,Kombinierbar waagerecht und senkrecht,TürAufliegend,rechts oder linksAnschlagbar,mit Öffnungswinkel 270°,3 mm-Doppelbart-Verschluss mit 3-Punkt-Stangenverschluss,Vorbereitet für den Einbau von standardisierten ModulbausätzenAuf,NT-Trägerprofilen oder für durchgehende Montageplatten,DIN EN 61439-1 (VDE0660 Teil 600-1),

Technische Details
Montageart	Aufputz
Art der Abdeckung	Tür
Ausführung Deckel	ohne
Art der Tür	Einzel
Transparenter Deckel/Tür	nein
Mit Schloss	nein
Nennstrom (In)	400 A
Höhe	652 mm
Breite	550 mm
Tiefe	225 mm
Einbautiefe	190 mm
Innentiefe	170 mm
Materialstärke Gehäuse	1,5 mm
Materialstärke Tür/Deckel	2 mm
Farbe	weiß
RAL-Nummer	9016
Anzahl der Module	1
Anzahl der Reihen	2
Breite in Teilungseinheiten	24
Anzahl der Öffnungen für Flanschplatten	4
Anbaumöglichkeit	ja
Anzahl der Leitungseinführungen	160
Werkstoff des Gehäuses	Stahlblech/Kunststoff
Oberflächenschutz	pulverbeschichtet
Mit Montageplatte	nein
Geeignet für Außengebrauch	nein
Geeignet für Blitzschutz	ja
Schutzart (IP)	IP54
Schutzart (NEMA)	sonstige
Schutzklasse	II
Schlagfestigkeit	IK09
Funktionserhalt	ohne
Deckel mit Überdruckentlastung	nein

Lieferumfang:
1 x ABN - Leergehäuse System-Gehäuse SP24
