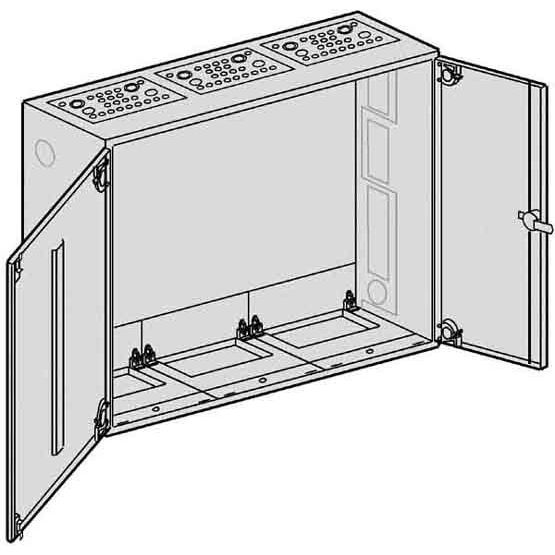

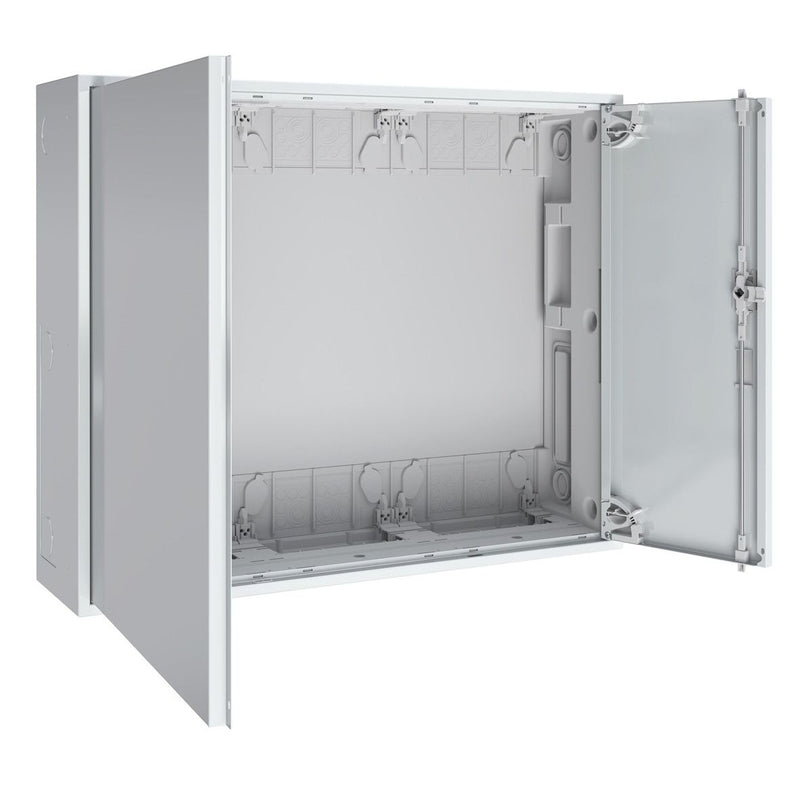

Wandgehäuse,210mm tief,schutzisoliert Y,Außenmaße BxHxT (mm) 800 x650 x210,Breite 3,Höhe 4,PLE 144,Wandgehäuse,210mm tief,Schutzklasse II (Baureihe S),Schutzklasse I (Baureihe SV),Schutzart: IP43,Für Geräte bis 400?A,Montage Unterputz,Aufputz und teilversenkt mit,Innenbefestigung oderAußenbefestigung,Breiten: 300,550,800,1050,1300?mm,Höhen: 500,650,800,950,1100,1250,1400?mm,Tiefe: 210?mm,Farbe: RAL 9016 (verkehrsweiß),Platzeinheiten: 36 bis 540,Material: 1mm Stahlblech (Gehäuse und Tür),pulverbeschichtet,Beidseitig vorgeprägt für Sammelschienendurchführung 300 x80 ?mm,und Verschraubung M50,Leitungseinführungen 2K-Membranflansch unten und oben je 35 xpro Feld,Kombinierbar waagerecht und senkrecht,Tür innenliegend,rechts oder linksAnschlagbar,ohne Werkzeug,demontierbar und justierbar mit Öffnungswinkel 110°,Verschluss,serienmäßig plombierbar,3-Punkt-StangenverschlussAb 1250 ?mm,Bauhöhe bzw,2-türigerAusführung,Vorbereitet für den Einbau von standardisierten Modulbausätzen,auf NT-Trägerprofilen oder für durchgehende Montageplatten,DIN EN 61439-1 (VDE0660 Teil 600-1),
| Technische Details |
|---|
| Montageart |
Aufputz |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
ohne |
| Art der Tür |
Doppel |
| Transparenter Deckel/Tür |
nein |
| Mit Schloss |
nein |
| Nennstrom (In) |
400 A |
| Höhe |
650 mm |
| Breite |
800 mm |
| Tiefe |
210 mm |
| Einbautiefe |
190 mm |
| Innentiefe |
190 mm |
| Materialstärke Gehäuse |
1,5 mm |
| Materialstärke Tür/Deckel |
2 mm |
| Farbe |
weiß |
| RAL-Nummer |
9016 |
| Anzahl der Module |
1 |
| Anzahl der Reihen |
3 |
| Breite in Teilungseinheiten |
36 |
| Anzahl der Öffnungen für Flanschplatten |
6 |
| Anbaumöglichkeit |
ja |
| Anzahl der Leitungseinführungen |
240 |
| Werkstoff des Gehäuses |
Stahlblech/Kunststoff |
| Oberflächenschutz |
pulverbeschichtet |
| Mit Montageplatte |
nein |
| Geeignet für Außengebrauch |
nein |
| Geeignet für Blitzschutz |
ja |
| Schutzart (IP) |
IP43 |
| Schutzart (NEMA) |
sonstige |
| Schutzklasse |
II |
| Schlagfestigkeit |
IK09 |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
nein |
Lieferumfang:
1 x ABN - Leergehäuse System-Gehäuse S34
