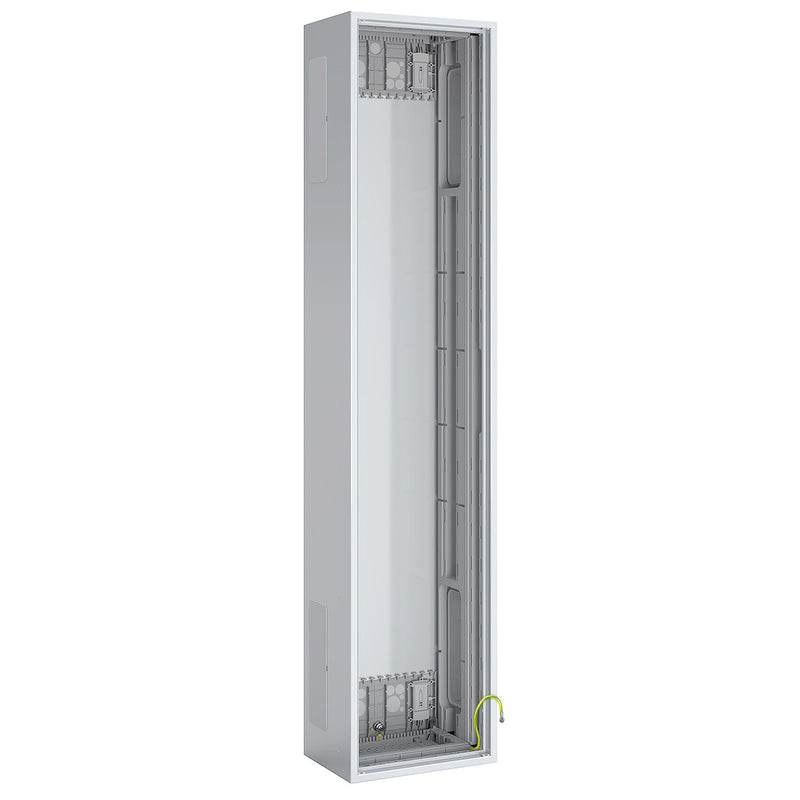

ABN - Leergehäuse SV 19 Wandgehäuse ABNRV109L04

Systemgehäuse geerdet, ohne Tür für AP-, UP- und teilversenkter Montage, bestehend aus: Leergehäuse mit flächenbündiger Leitungsmembran, seitlichen Vorprägungen für Querverdrahtung im AAR und Sammelschienenverbindung im NAR, Abmessungen: 300x1400x210 mm, Schutzklasse II (schutzisoliert), Schutzart IP2X, Stahlblech pulverbeschichtet, 108 Teilungseinheiten

Technische Details
Montageart	Aufputz
Art der Abdeckung	ohne
Ausführung Deckel	ohne
Art der Tür	ohne
Transparenter Deckel/Tür	nein
Mit Schloss	nein
Nennstrom (In)	400 A
Höhe	1400 mm
Breite	300 mm
Tiefe	210 mm
Einbautiefe	190 mm
Innentiefe	170 mm
Materialstärke Gehäuse	1,5 mm
Materialstärke Tür/Deckel	1 mm
Farbe	weiß
RAL-Nummer	9016
Anzahl der Module	1
Anzahl der Reihen	1
Breite in Teilungseinheiten	12
Anzahl der Öffnungen für Flanschplatten	2
Anbaumöglichkeit	ja
Anzahl der Leitungseinführungen	124
Werkstoff des Gehäuses	Stahlblech/Kunststoff
Oberflächenschutz	pulverbeschichtet
Mit Montageplatte	nein
Geeignet für Außengebrauch	nein
Geeignet für Blitzschutz	ja
Schutzart (IP)	IP31
Schutzart (NEMA)	sonstige
Schutzklasse	I
Schlagfestigkeit	IK10
Funktionserhalt	ohne
Deckel mit Überdruckentlastung	nein

Lieferumfang:
1 x ABN - Leergehäuse SV 19 Wandgehäuse ABNRV109L04
