Standgehäuse,500mm tief,Baureihe NS,EB,geerdet K,Außenmaße BxHxT (mm) 1340 x1890 x500,Breite 5,Höhe 12,Standgehäuse,500mm tief,Baureihe NS,EB,Schutzklasse II (Baureihe NS,PB),Schutzklasse I (Baureihe NS,EB),Schutzart: IP55 (nur in Verbindung mit Leitungseinführungsplatten und,Seitenblenden),Für Geräte bis 1600?A,Standmontage mitAußenbefestigung,Breiten: 340,590,840,1090,1340?mm,Höhe: 1890mm ohne Sockel,Tiefe: 500?mm,Farbe: RAL 9016 (verkehrsweiß),Platzeinheiten: 144 bis 720,Material: 1,5mm (Türen 2mm) Stahlblech,pulverbeschichtet,Beidseitig seitlich offen,Leitungseinführungsplatten nach Wahl mit metrischen Vorprägungen,Membranflansch oder Moosgummiplatte,Kombinierbar waagerecht und senkrecht,TürAufliegend,rechts oder linksAnschlagbar mit Öffnungswinkel 180°,3 mm-Doppelbartverschluss mit 3-Punkt-Stangenverschluss,Vorbereitet für den Einbau von standardisierten ModulbausätzenAuf,NT-Trägerprofilen oder für durchgehende Montageplatten inkl,Traggerüsthalter NGTU10N2*,DIN EN 61439-1 (VDE0660 Teil 600-1),* Hinweis NGTU10N2:,Traggerüsthalter sind wie folgt enthalten:,Feldbreite 1 und 2 (340mm und 590mm)-1 Satz,Feldbreite 3 und 4 (840mm und 1090mm)-2 Sätze,Feldbreite 5 (1340mm)-3 Sätze,
| Technische Details |
|---|
| Montageart |
Bodenaufstellung |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
ohne |
| Art der Tür |
Doppel |
| Transparenter Deckel/Tür |
nein |
| Mit Schloss |
nein |
| Nennstrom (In) |
1600 A |
| Höhe |
1890 mm |
| Breite |
1340 mm |
| Tiefe |
500 mm |
| Einbautiefe |
506 mm |
| Innentiefe |
500 mm |
| Materialstärke Gehäuse |
1,5 mm |
| Materialstärke Tür/Deckel |
2 mm |
| Farbe |
weiß |
| RAL-Nummer |
9016 |
| Anzahl der Module |
1 |
| Anzahl der Reihen |
5 |
| Breite in Teilungseinheiten |
60 |
| Anzahl der Öffnungen für Flanschplatten |
20 |
| Anbaumöglichkeit |
ja |
| Anzahl der Leitungseinführungen |
1 |
| Werkstoff des Gehäuses |
Stahlblech/Kunststoff |
| Oberflächenschutz |
pulverbeschichtet |
| Mit Montageplatte |
nein |
| Geeignet für Außengebrauch |
nein |
| Geeignet für Blitzschutz |
ja |
| Schutzart (IP) |
IP55 |
| Schutzart (NEMA) |
sonstige |
| Schutzklasse |
I |
| Schlagfestigkeit |
IK10 |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
nein |
Lieferumfang:

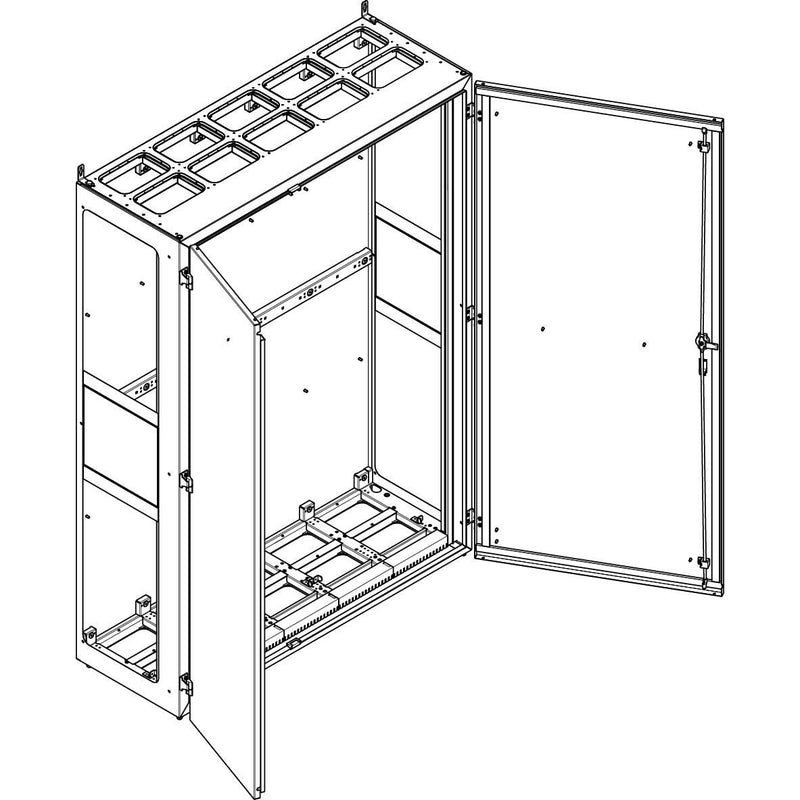

1 x ABN - Leergehäuse Standgehäuse NS512EB geerdet IP55
