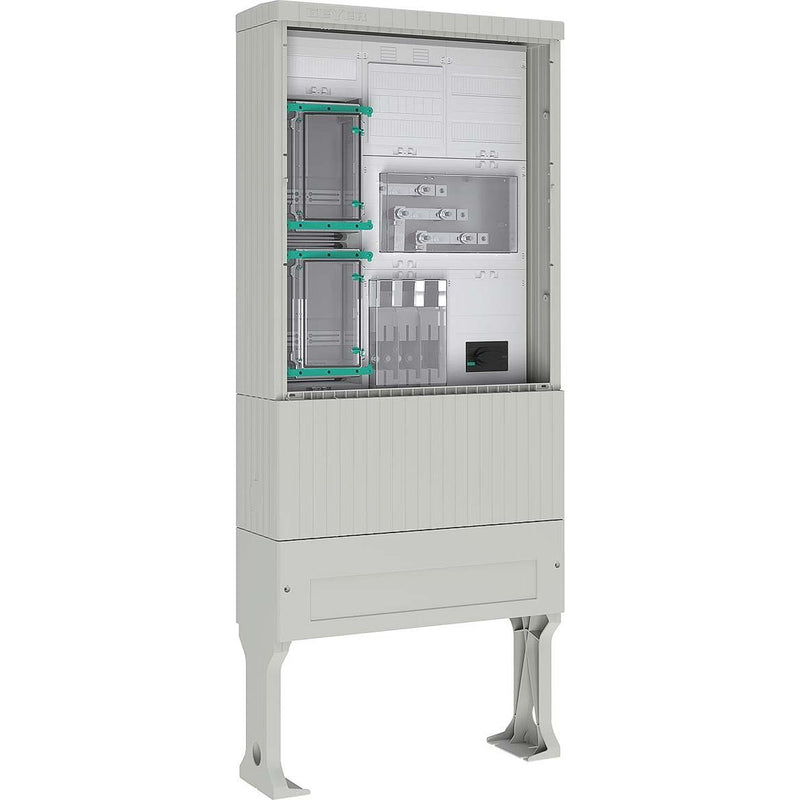

bestehendAus: Gehäuse,H xB xT (mm): 2010 x838 x277: Glasfaser verstärktes Polyester FS 833,5 nach DIN 16913,IP44,ähnlich RAL 7035,Mit Feldmontageset,Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln,Mit integriertem Sockel,Leistungsteil,H xB (mm): 1200 x500: NetzseitigerAnschlussraum (NAR),H xB (mm): 600 x250,Netzseitige Trennstelle: NH1-Sicherungslasttrennschalter,3-polig schaltbar,Wandlerraum,H xB (mm): 300 x500,mit Wandlerlasche (170 x30 x5mm) gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm und plombierbarerAbdeckung mit Klarsichthaube,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 600 x250,mit Leerplatz für Überspannungsschutz,Anlagenseitige Trennstelle: Lasttrennschalter,250A,3-polig,auf Montagetraverse (M8) und mit N+PE-Anschlusslasche,APZ-Raum: H xB (mm): 300 x250,mit LexCom Home-Mediamontageplatte und Gerätetragschiene,ohne Gerätebestückung,NetzseitigerAnschlussraum (NAR),H xB (mm): 300 x250,mit perforierterAbdeckplatte und 2xGerätetragschiene,ohne Gerätebestückung,Messteil,H xB (mm): 1200 x250: Wandlerzusatzraum,H xB (mm): 300 x250,mit perforierter 3-Punkt-Haube,bestückt mit Spannungspfadsicherung 3xLS-Automat B 10A/25 kA und Prüfklemme (X4) gemäß TAB Netze BW,Wandler-Zählerplatz,H xB (mm): 375 x250,3-Punkt mit Sekundärverdrahtung und IP54-Klarsichthaube,TRE-Platz,H xB (mm): 375 x250,3-Punkt mit Steuerverdrahtung und IP54-Klarsichthaube,AnlagenseitigerAnschlussraum (AAR,über TRE),H xB (mm): 150 x250,mit perforierter 3-Punkt-Haube und Gerätetragschiene,ohne Gerätebestückung
| Technische Details |
|---|
| Montageart |
Eingrabsockel |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
Einzel |
| Transparenter Deckel/Tür |
nein |
| Mit Schloss |
ja |
| Nennstrom (In) |
200 A |
| Höhe |
2010,2 mm |
| Breite |
838,5 mm |
| Tiefe |
277 mm |
| Einbautiefe |
233 mm |
| Innentiefe |
208 mm |
| Materialstärke Gehäuse |
9 mm |
| Materialstärke Tür/Deckel |
9 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Module |
2 |
| Breite in Teilungseinheiten |
12 |
| Anbaumöglichkeit |
ja |
| Anzahl der Leitungseinführungen |
120 |
| Werkstoff des Gehäuses |
Kunststoff |
| Oberflächenschutz |
unbehandelt |
| Mit Montageplatte |
ja |
| Geeignet für Außengebrauch |
ja |
| Geeignet für Blitzschutz |
ja |
| Schutzart (IP) |
IP44 |
| Schutzart (NEMA) |
sonstige |
| Schutzklasse |
II |
| Schlagfestigkeit |
sonstige |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
nein |
Lieferumfang:
1 x Gehäuse 1 x Feldmontageset 1 x Tür mit Doppelschließung und Profilhalbzylinder 2 x Schlüssel 1 x Integrierter Sockel 1 x Leistungsteil 1 x Netzseitiger Anschlussraum (NAR) 1 x NH1-Sicherungslasttrenns
