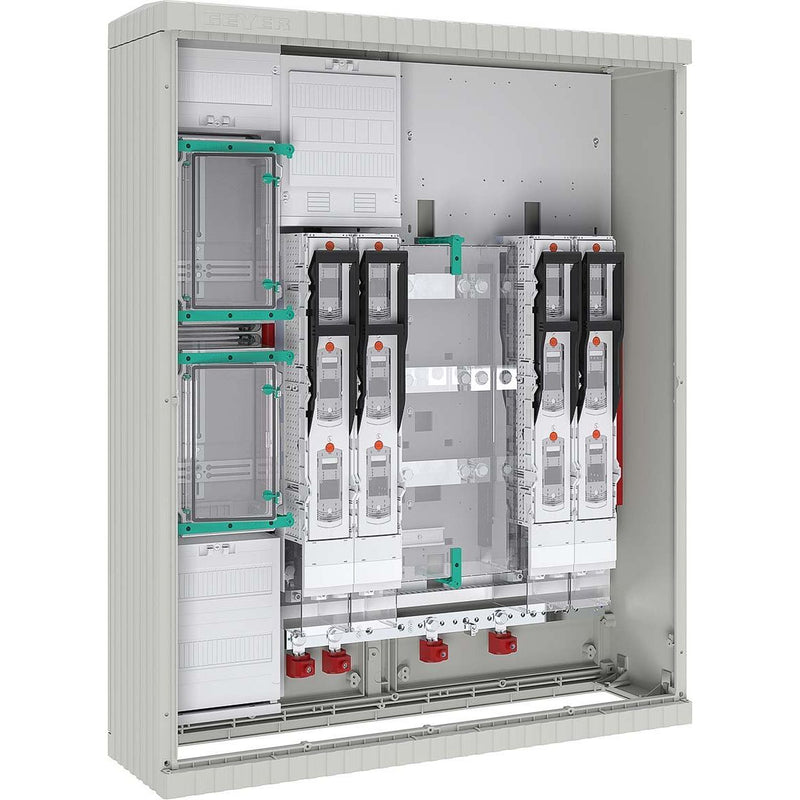

bestehendAus: Gehäuse,H xB xT (mm): 1355 x1110 x315: Glasfaser verstärktes Polyester FS 833,5 nach DIN 16913,IP44,ähnlich RAL 7035,Kunststoffmontageplatte 6mm,Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln,Ohne Sockel,Messteil,H xB (mm): 1200 x250: Wandlerzusatzraum,H xB (mm): 300 x250,mit perforierter 3-Punkt-Haube,bestückt mit Spannungspfadsicherung 3xLS-Automat B 10A/25 kA und Prüfklemme (X4) gemäß TAB Netze BW,Wandler-Zählerplatz,H xB (mm): 375 x250,3-Punkt mit Sekundärverdrahtung und IP54-Klarsichthaube,TRE-Platz,H xB (mm): 375 x250,3-Punkt,verdrahtet und IP54-Klarsichthaube,AnlagenseitigerAnschlussraum (AAR,über TRE),H xB (mm): 150 x250,mit perforierter 3-Punkt-Haube und Gerätetragschiene,APZ-Raum,H xB (mm): 300 x250,mit LexCom Home-Mediamontageplatte und Gerätetragschiene,ohne Gerätebestückung,Leistungsteil,H xB (mm): 1200 x750: Wandlerraum,netz- undAnlagenseitigerAnschlussraum (NAR/AAR): Primärkupferschienen Cu 40/30 x10mm (L1-L3/PEN) verzinnt und vernickelt,PEN-Schiene mit 4xV-Anschlussklemmen 185mm²,vorbereitet für Berührschutz-AbdeckungAuf PEN-Schiene,Wandlerraum mit Klarsicht-Wandlerabdeckung,plombierbar,rundum geschlossen,inkl,Wandlerlasche (250 x50 x12mm) gemäß Form B nach DIN VDE 0603-2-2,Bohrungsabstand 130mm und 210mm und Sekundär- verdrahtung,Netzseitige Trennstelle (links): 2xNH2-Sicherungslastschaltleiste,3-polig schaltbar,mit V-Anschlussklemmen 185mm²,Anlagenseitige Trennstelle (imAAR): 2xNH2-Sicherungslastschaltleiste,3-polig schaltbar,mit V-Anschlussklemmen 185mm²,1xLeerplatz vorbereitet für Überspannungsschutz
| Technische Details |
|---|
| Montageart |
Eingrabsockel |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
Einzel |
| Transparenter Deckel/Tür |
nein |
| Mit Schloss |
ja |
| Nennstrom (In) |
430 A |
| Höhe |
1382 mm |
| Breite |
1110 mm |
| Tiefe |
315 mm |
| Einbautiefe |
233 mm |
| Innentiefe |
208 mm |
| Materialstärke Gehäuse |
9 mm |
| Materialstärke Tür/Deckel |
9 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Module |
2 |
| Breite in Teilungseinheiten |
12 |
| Anbaumöglichkeit |
ja |
| Anzahl der Leitungseinführungen |
40 |
| Werkstoff des Gehäuses |
Kunststoff |
| Oberflächenschutz |
unbehandelt |
| Mit Montageplatte |
ja |
| Geeignet für Außengebrauch |
ja |
| Geeignet für Blitzschutz |
ja |
| Schutzart (IP) |
IP44 |
| Schutzart (NEMA) |
sonstige |
| Schutzklasse |
II |
| Schlagfestigkeit |
sonstige |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
nein |
Lieferumfang:
1 x Gehäuse (1355 x 1110 x 315 mm) 1 x Kunststoffmontageplatte (6 mm) 1 x Tür mit Doppelschließung und Profilhalbzylinder 2 x Schlüssel 1 x Messteil (1200 x 250 mm) 1
