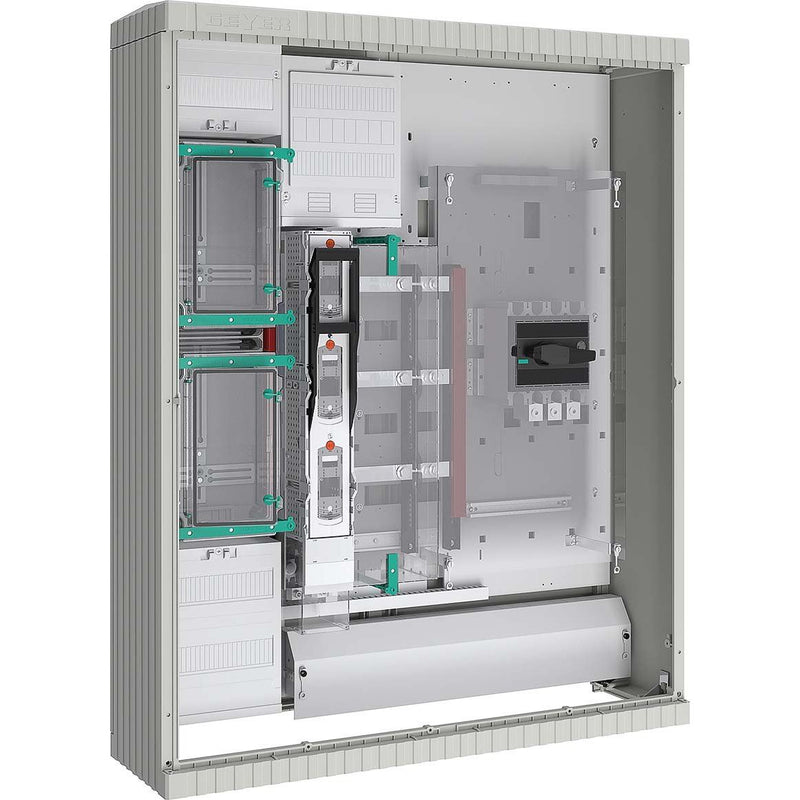

bestehendAus: Gehäuse,H xB xT (mm): 1355 x1110 x315: Glasfaser verstärktes Polyester FS 833,5 nach DIN 16913,IP44,ähnlich RAL 7035,Kunststoffmontageplatte 6mm,Tür mit Doppelschließung und einem Profilhalbzylinder mit 2 Schlüsseln,Ohne Sockel,Leistungsteil,H xB (mm): 1200 x750: NetzseitigerAnschlussraum (NAR),H xB (mm): 600 x250,Wandlerraum,netz- undAnlagenseitigerAnschlussraum (NAR/AAR): Primärkupferschienen Cu 30 x10mm verzinnt und vernickelt,PEN-Schiene mit V-Anschlussklemmen 185mm² und Berührschutzabdeckung,Netzseitige Trennstelle (links): NH2-Sicherungslastschaltleiste,3-polig schaltbar,Wandlerraum mit Klarsicht-Wandlerabdeckung,plombierbar,rundum geschlossen,inkl,Wandlerlasche (170 x30 x10mm) gemäß FormA nach DIN VDE 0603-2-2,Bohrungsabstand 130mm und Sekundärverdrahtung,inkl,Leerplatz für Überspannungsschutz,AnlagenseitigerAnschlussraum (AAR),H xB (mm): 1200 x450,mit PEN-Schiene mit V-Anschlussklemmen 185mm² und Leerplatz für Überspannungsschutz,Anlagenseitige Trennstelle: Lasttrennschalter,400A,3-polig,Messteil,H xB (mm): 1200 x250: Wandlerzusatzraum,H xB (mm): 300 x250,mit perforierter 3-Punkt-Haube,bestückt mit Spannungspfadsicherung 3xLS-Automat B 10A/25 kA und Prüfklemme (X4) gemäß TAB Netze BW,Wandler-Zählerplatz: H xB (mm): 375 x250,3-Punkt mit Sekundärverdrahtung (H07V-K 2,5mm² Strom/1,5mm² Spannung gemäß VDE 0603-2-2),TRE-Platz,H xB (mm): 375 x250,3-Punkt,verdrahtet (Steuerdrähte H07V-K 1,5mm²,VDE 0603-2-2),AnlagenseitigerAnschlussraum (AAR,über TRE),H xB (mm): 150 x250,mit offener 3-Punkt-Haube,Abdeckstreifen und Gerätetragschiene,ohne Gerätebestückung,APZ-Raum,H xB (mm): 300 x250,mit LexCom Home-Mediamontageplatte und Gerätetragschiene,ohne Gerätebestückung
| Technische Details |
|---|
| Montageart |
Eingrabsockel |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
Einzel |
| Transparenter Deckel/Tür |
nein |
| Mit Schloss |
ja |
| Nennstrom (In) |
250 A |
| Höhe |
1382 mm |
| Breite |
1110 mm |
| Tiefe |
316 mm |
| Einbautiefe |
233 mm |
| Innentiefe |
208 mm |
| Materialstärke Gehäuse |
9 mm |
| Materialstärke Tür/Deckel |
9 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Module |
2 |
| Breite in Teilungseinheiten |
12 |
| Anbaumöglichkeit |
ja |
| Anzahl der Leitungseinführungen |
40 |
| Werkstoff des Gehäuses |
Kunststoff |
| Oberflächenschutz |
unbehandelt |
| Mit Montageplatte |
ja |
| Geeignet für Außengebrauch |
ja |
| Geeignet für Blitzschutz |
ja |
| Schutzart (IP) |
IP44 |
| Schutzart (NEMA) |
sonstige |
| Schutzklasse |
II |
| Schlagfestigkeit |
sonstige |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
nein |
Lieferumfang:
1 x Gehäuse 1 x Kunststoffmontageplatte 6mm 1 x Tür mit Doppelschließung und Profilhalbzylinder 2 x Schlüssel 1 x Primärkupferschienen Cu 30 x 10mm 1 x PEN-Schiene mit V-Anschlussklemmen
