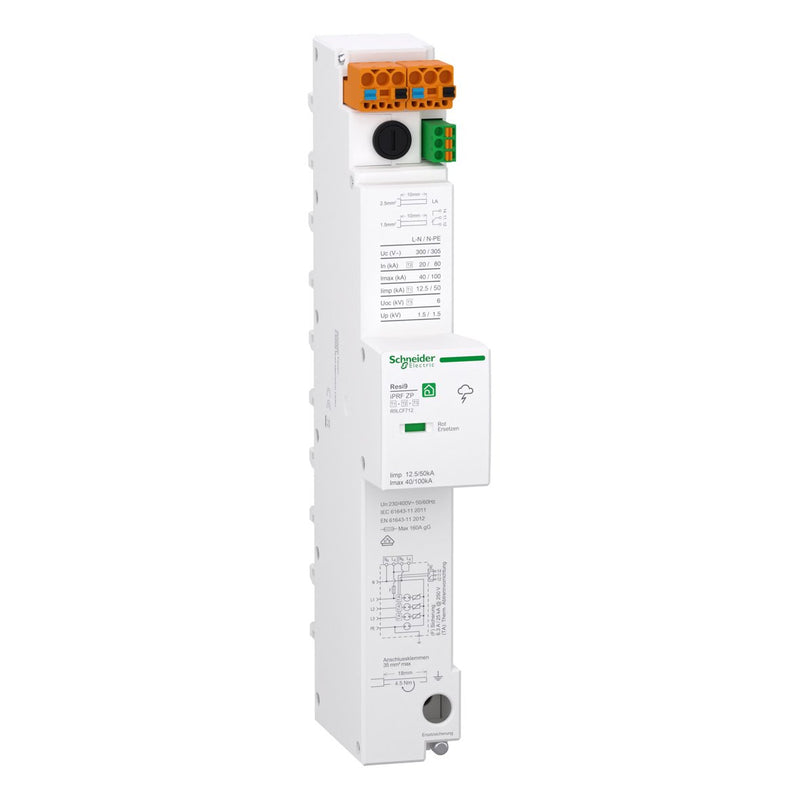

ABN - Kombi-Ableiter für Energietechnik Kombiableiter R9LCF712 ZP T1+T2 125kATT/TNS

Kombiableiter ZP kompakte Bauform für NAR auf 40mm SaS in Aufrasttechnik Typ T1+T2+T3, mit äußerem Blitzschutz 12,5 kA, TT/TNS-System 3PN, leckstromfrei, Spannungsabgriff mit integrierter Sicherung

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	4
Blitzstoßstrom (10/350 µs)	12,5 kA
Höchste Dauerspannung AC	300 V
Nennspannung AC	240 V
Schutzpegel	1,5 kV
Schutzpegel L-N	0,442 kV
Schutzpegel N-PE	1,2 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160 A
Montageart	Sammelschiene
Baugröße	2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Fernsignalisierung	ja
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2 und 3
Integrierte Vorsicherung	ja
Energetisch koordinierte Schutzwirkung zum Endgerät	nein
Spannungsschaltende Funkenstreckentechnologie	nein
Überstromgeschützter Spannungsabgriff	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x ABN - Kombi-Ableiter für Energietechnik Kombiableiter R9LCF712 ZP T1+T2 125kATT/TNS

Keine Downloads vorhanden.
