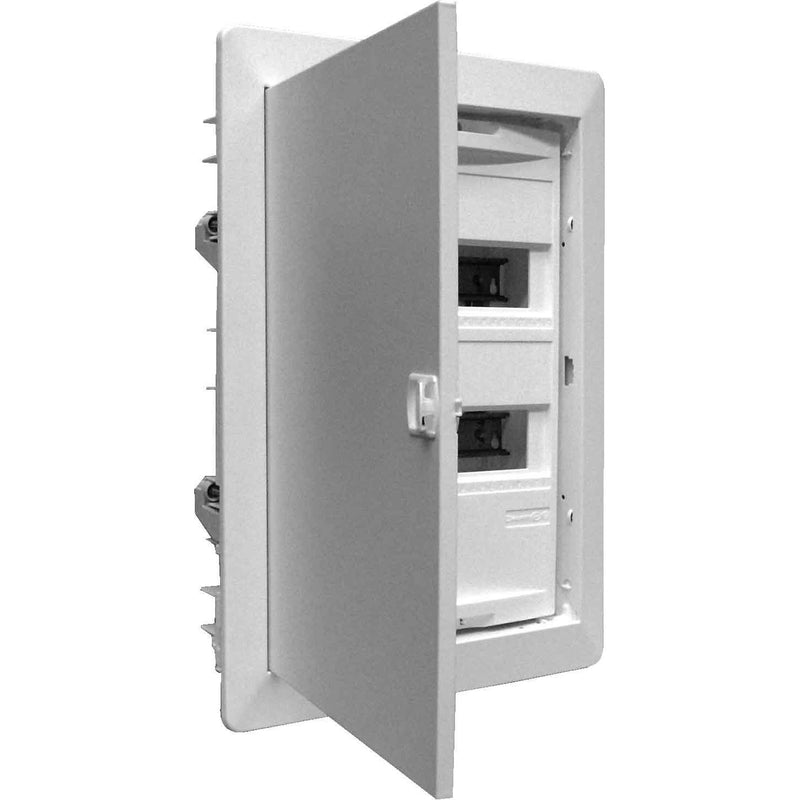

ABN - Installationskleinverteiler Kleinverteiler A24HW Hohlw. mit Tür

Hohlwand-Kleinverteiler mit Steckklemmen,N+PE je 3 x2,5-16 + 14 x1,5-4mm²,zusätzliche N-FI-Klemme 3 x16,2 x10mm²,Blendrahmen BxHxT (mm) 344 x474 x11,Ausschnittmaße BxHxT (mm) 310 x420 x88,TE je 18mm 24/28,Reihen 2,Hohlwand-Kleinverteiler,Schutzisoliert II,Schutzart: IP 30,Für Geräte bis 63A,Farbton: RAL 9016,verkehrsweiß,Einfachster Türanschlagwechsel ohne Demontage des Blendrahmens,Flacher Türverschluss mit Schnapptechnik,EinfachesAustauschen gegen ein Schloss,Geeignet für Einbaugeräte bis 70mm Tiefe,Gebaut nach DIN VDE 0603-1,DIN 43871,MauerkastenAus Kunststoff,mit GerätetragschieneAus Stahlblech,Tiefe 88/90mm,N/PE-Steckklemmen,fingersicher in montagefreundlicher Schnapptechnik,N-FI-Erweiterungsklemme,serienmäßig für 2-,3- und 4-reihige Verteiler zur seitlichen Schnappbefestigung enthalten,Geräteabdeckung mit Geräteausschnitten,H = 46mm,für 12 TE,(symmetrisch erweiterbarAuf 14 TE),Plombierbar,2-Punkt-Befestigung,Blendrahmen mit VolltürAus Stahlblech,Stromkreisbeschriftungen und Blatt mit Piktogrammen,Putzschutzplatte,

Technische Details
Montageart	Hohlwand
Anzahl der Reihen	2
Breite in Teilungseinheiten	12
Art der Abdeckung	ohne
Ausführung Deckel	mit Ausschnitt
Art der Tür	einfach
Transparenter Deckel/Tür	nein
Signaldurchlassende Tür	nein
Mit Schloss	nein
Art der Schließung	sonstige
Werkstoff des Gehäuses	Kunststoff
Einbautiefe	90 mm
Einbauhöhe	435 mm
Einbaubreite	330 mm
Innentiefe	76 mm
Erdungsklemmenblock	ja
Neutralleiterklemmenblock	ja
DIN-Schiene	ja
Mit Montageplatte	nein
Anbaumöglichkeit	nein
EMV-Ausführung	nein
UV-beständig	ja
Farbe	weiß
RAL-Nummer	9016
Schutzart (IP)	IP30
Höhe	474 mm
Breite	344 mm
Tiefe	99 mm

Lieferumfang:
1 x ABN - Installationskleinverteiler Kleinverteiler A24HW Hohlw. mit Tür
