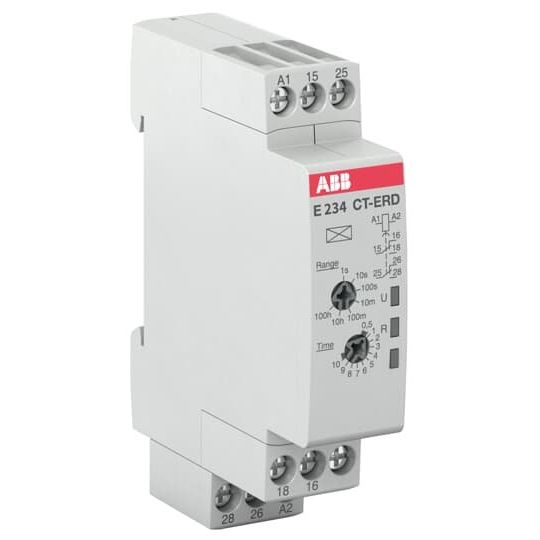

ABB Stotz S&J - Zeitrelais CT-ERD.22 24-48VDC, 24-240VAC

Die Zeitrelais der Baureihe CT-D in MDRC-Bauweise befinden sich in einem Gehäuse, das nur 17,5 mm breit ist und in alle gängigen Installations- und Verteilerschränke passt. Die Baureihe CT-D ist das Bindeglied zwischen Industrie- und Installationsbauform. Für höchste Flexibilität im Einsatz sind 10 Einzel- sowie 2 Multifunktionsgeräte mit 7 Zeitfunktionen lieferbar. Die Geräte verfügen über 4 bzw. 7 Zeitbereiche, die von 0,05 Sekunden bis zu 100 Stunden einstellbar sind. Ihr Weitspannungseingang ermöglicht einen weltweiten Einsatz.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	nein
Geeignet für Hutschienenmontage	ja
Geeignet für Frontmontage	nein
Aufsteckbar auf Schütz	nein
Funktion ansprechverzögert	ja
Funktion rückfallverzögert	nein
Funktion einschaltwischend	nein
Funktion ausschaltwischend	nein
Funktion Stern/Dreieck	nein
Funktion Impulsformend	nein
Funktion blinkend mit Pause beginnend, Festzeit	nein
Funktion blinkend mit Impuls beginnend, Festzeit	nein
Funktion taktend mit Pause beginnend, variabel	nein
Funktion taktend mit Impuls beginnend, variabel	nein
Zeitbereich	0,05..360000 s
Fernbedienung möglich	nein
Geeignet als Fernbedienung	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei DC	24..48 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Ausgänge, unverzögert, Wechsler	2
Anzahl der Ausgänge, verzögert, Wechsler	2
Ausgänge, umschaltbar verzögert/unverzögert	nein
Mit Halbleiterausgang	nein
Betriebsspannung bei AC 50 Hz	250 V
Betriebsspannung bei AC 60 Hz	250 V
Spannungsart der Betriebsspannung	AC/DC
Nennstrom	5 A
Schutzart (IP)	IP20
Breite	17,5 mm
Höhe	80 mm
Tiefe	63 mm

Lieferumfang:
1 x ABB Stotz S&J - Zeitrelais CT-ERD.22 24-48VDC, 24-240VAC
