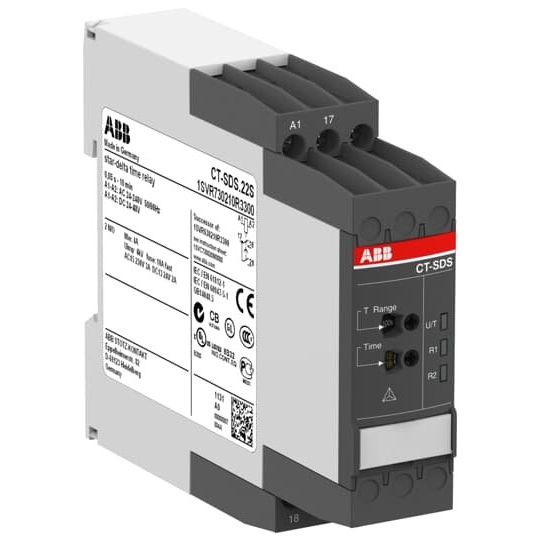

ABB Stotz S&J - Zeitrelais Y-D-Zeitrelais CT-SDS.22S 24-48VDC 24-240VAC

Die CT-S Reihe ist die wirtschaftliche und universellste Zeitrelaisreihe von ABB. Das Programm umfasst 16 Multi-, sowie 26 Singlefunktionsgeräte mit bis zu 11 Funktionen, die allerhöchste Flexibilität im Einsatz ermöglichen. Die Geräte verfügen über 7 bzw. 10 Zeitbereiche, die von 0,05 Sekunden bis zu 300 Stunden einstellbar sind. Zusätzlich ist bei ausgewählten Geräten ein erweiterter Temperaturbereich von -40 °C bis +60 °C möglich.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	nein
Geeignet für Hutschienenmontage	ja
Geeignet für Frontmontage	nein
Aufsteckbar auf Schütz	nein
Funktion ansprechverzögert	nein
Funktion rückfallverzögert	nein
Funktion einschaltwischend	nein
Funktion ausschaltwischend	nein
Funktion Stern/Dreieck	ja
Funktion Impulsformend	nein
Funktion blinkend mit Pause beginnend, Festzeit	nein
Funktion blinkend mit Impuls beginnend, Festzeit	nein
Funktion taktend mit Pause beginnend, variabel	nein
Funktion taktend mit Impuls beginnend, variabel	nein
Zeitbereich	0,05..600 s
Fernbedienung möglich	nein
Geeignet als Fernbedienung	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24..240 V
Bemessungssteuerspeisespannung Us bei DC	24..48 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Ausgänge, unverzögert, Schließer	2
Anzahl der Ausgänge, verzögert, Schließer	2
Ausgänge, umschaltbar verzögert/unverzögert	nein
Mit Halbleiterausgang	nein
Betriebsspannung bei AC 50 Hz	250 V
Betriebsspannung bei AC 60 Hz	250 V
Spannungsart der Betriebsspannung	AC/DC
Nennstrom	4 A
Schutzart (IP)	IP20
Breite	22,5 mm
Höhe	85,6 mm
Tiefe	103,7 mm

Lieferumfang:
1 x ABB Stotz S&J - Zeitrelais Y-D-Zeitrelais CT-SDS.22S 24-48VDC 24-240VAC

Keine Downloads vorhanden.
