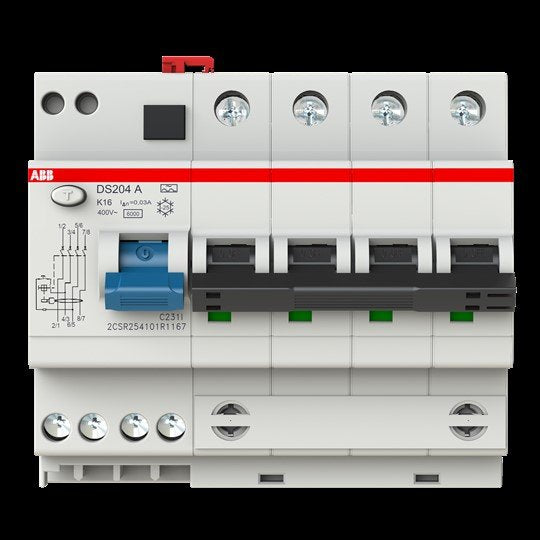

ABB Stotz S&J - Verteilerbaugruppe mit Kombi. FI-Schalter/Leitungsschutzsch. FI/LS-Kombination DS204A-K16/0,03 4-p., B16, 30mA

FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS200 fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS200 Typ A ist 2-/4-polig geschützt (LS), 2-/4-polig schaltend.

Technische Details
Bemessungsstrom	16 A
Bemessungsfehlerstrom	30 mA
Anzahl der abgesicherten Pole	4
Mitschaltender Neutralleiter	nein
Auslösecharakteristik	K
Abschaltleistung	6 kA
Anzahl der Kombinationen FI-Schalter/Leitungsschutzschalter	1
Verdrahtung auf Reihenklemme	nein
Höhe	85 mm
Breite	122,5 mm
Tiefe	69 mm

Lieferumfang:
1 x ABB Stotz S&J - Verteilerbaugruppe mit Kombi. FI-Schalter/Leitungsschutzsch. FI/LS-Kombination DS204A-K16/0,03 4-p., B16, 30mA

Keine Downloads vorhanden.
