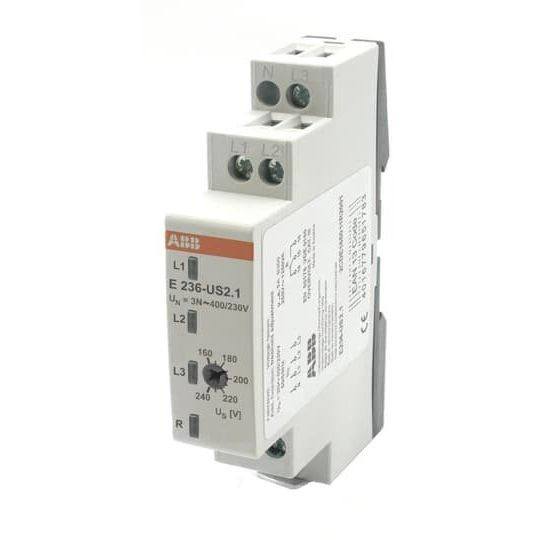

ABB Stotz S&J - Unterspannung-Überwachungsrelais für Reiheneinbau Unterspannungsrelais E236-US2.1

Alle Messeingänge müssen jeweils mit einer Phase verbunden sein. Wenn keine Dreiphasen-
messung durchgeführt wird, müssen die Messeingänge mit einer Phase verbunden werden, um
die erforderliche Spannung an alle Messeingänge anzulegen. Falls eine Last eine Umkehrspan-
nung verursacht, die den Schwellwert Us überschreitet, können Phasenausfälle nicht identifi-
ziert werden.
Ein Neutralleiter muss immer angeschlossen sein!

Technische Details
Bemessungsspannung	250 V
Bemessungsfrequenz	50..60 Hz
Angegebener Messbereich	3N, 400/230 V
Max. Schaltleistung	1250 VA
Auslöseverzögerung	200 ms
Max. elektrische Schalthäufigkeit	60 c/min
Spannungsart	AC
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Einbauhöhe	87 mm
Schutzart (IP)	IP20

Lieferumfang:
1 x Unterspannung-Überwachungsrelais
