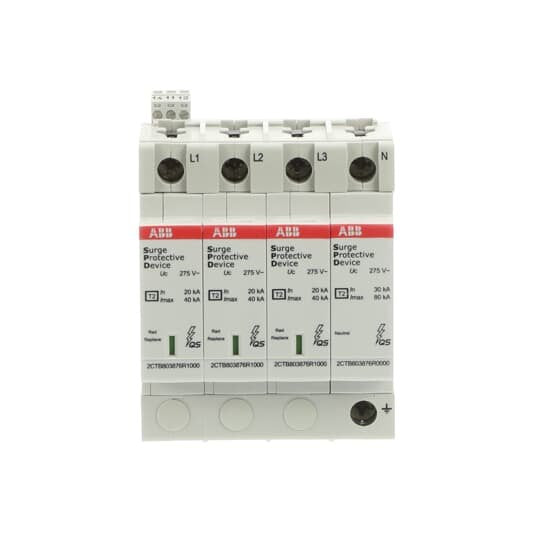

ABB Stotz S&J - Überspannungsableiter für Energietechnik/Stromversorgung Überspannungsschutz Typ2 OVRT23N40-275PT TN-S 3P+N 20kA

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	ja
Netzform TN-C	nein
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	4
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	20 kA
Nennspannung AC	230 V
Höchste Dauerspannung AC	275 V
Höchste Dauerspannung DC	350 V
Schutzpegel	1,5 kV
Schutzpegel L-N	1,25 kV
Schutzpegel N-PE	1,4 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	125 A
Kurzschlussfestigkeit (Isccr)	100 kA
Integrierter Kurzschlussschutz	nein
Integrierter Kurzschlussschutz selektiv zur Sicherung gG	125 A
Integrierte Vorsicherung	nein
Leckstromfrei	ja
Montageart	sonstige
Baugröße	4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Mit Fernmeldekontakt	ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x ABB Stotz S&J - Überspannungsableiter für Energietechnik/Stromversorgung Überspannungsschutz Typ2 OVRT23N40-275PT TN-S 3P+N 20kA
