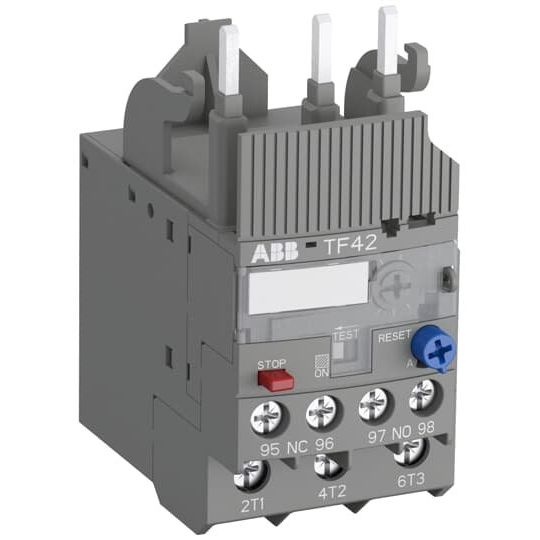

ABB Stotz S&J - Überlastrelais thermisch Überlastrelais TF42-5.7 thermisch 4,2-5,7A

TF42 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren.
TF42 werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment.
TF42 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung.

Technische Details
Einstellbarer Strombereich	4,2..5,7 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Wechsler	1
Auslöseklasse	CLASS 10
Reset-Funktion Eingang	nein
Reset-Funktion automatisch	ja
Reset-Funktion Taster	ja

Lieferumfang:
1 x Überlastrelais TF42-5.7
