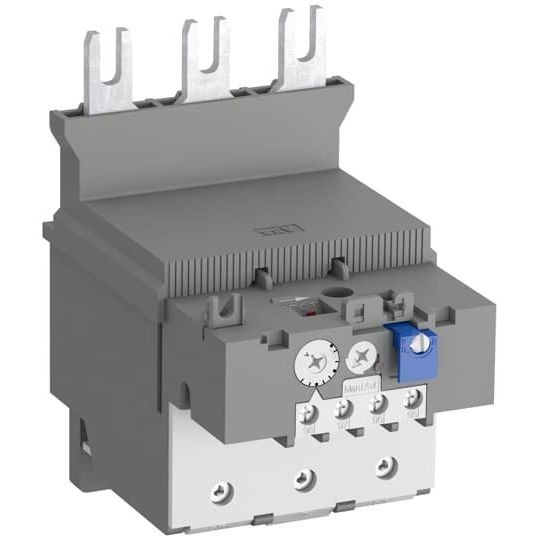

ABB Stotz S&J - Überlastrelais thermisch Thermisches Überlastrelais TF140DU-110-V-1000 mit ATEX-Zulassung

Elektromechanische Motorschutzgeräte TF140DU bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 142 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.
TF140DU werden an Schütze AF116-AF140 angebaut, können aber auch separat auf eine Montageplatte montiert werden.
Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes.
TF140DU besitzen die Auslöseklasse 10A, sind temperaturkompensiert und phasenausfallempfindlich und haben eine ATEX-Zulassung.

Technische Details
Einstellbarer Strombereich	80..110 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Wechsler	1
Auslöseklasse	CLASS 10 A
Reset-Funktion Eingang	nein
Reset-Funktion automatisch	ja
Reset-Funktion Taster	ja

Lieferumfang:
1 x ABB Stotz S&J - Überlastrelais thermisch Thermisches Überlastrelais TF140DU-110-V-1000 mit ATEX-Zulassung
