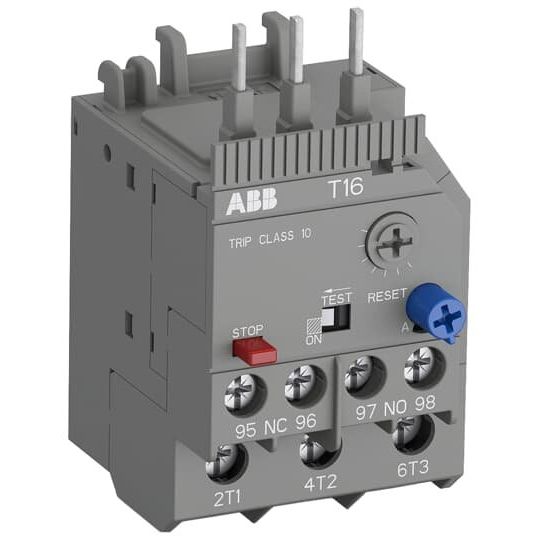

ABB Stotz S&J - Überlastrelais thermisch Thermisches Überlastrelais T16-13 10.0-13.0 A, Kl. 10A

T16 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 16 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren.
T16 werden normalerweise an Kleinschütze B/BC oder AS-/ASL-Schütze angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes.
T16 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich.

Technische Details
Einstellbarer Strombereich	10..13 A
Max. Bemessungsbetriebsspannung Ue	690 V
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Wechsler	1
Auslöseklasse	CLASS 10
Reset-Funktion Eingang	nein
Reset-Funktion automatisch	ja
Reset-Funktion Taster	ja

Lieferumfang:
1 x ABB Stotz S&J - Überlastrelais thermisch Thermisches Überlastrelais T16-13 10.0-13.0 A, Kl. 10A
