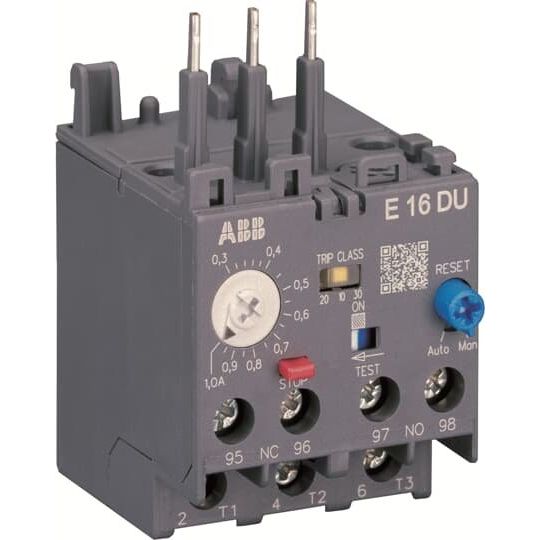

ABB Stotz S&J - Überlastrelais elektronisch Überlastrelais E16DU-6.3

E16 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner).

Technische Details
Montageart	Direktanbau
Anschlussart Hauptstromkreis	Schraubanschluss
Einstellbarer Strombereich	2..6,3 A
Externe Stromversorgung erforderlich	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	690 V
Betriebsspannung bei AC 60 Hz	690 V
Betriebsspannung bei DC	690 V
Bemessungsschaltstrom	6,3 A
Auslöseklasse	einstellbar
Reset-Funktion automatisch	ja
Reset-Funktion Eingang	nein
Reset-Funktion Taster	ja
Breite	44,4 mm
Höhe	74,6 mm
Tiefe	57 mm

Lieferumfang:
1 x ABB Stotz S&J - Überlastrelais elektronisch Überlastrelais E16DU-6.3
