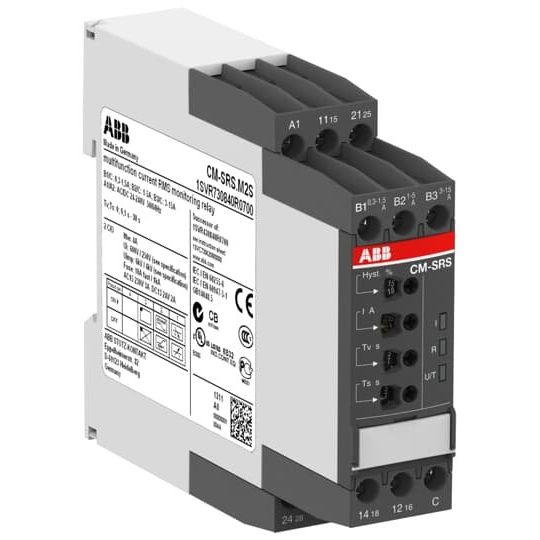

ABB Stotz S&J - Stromüberwachungsgerät Stromüberwachungsrelais CM-SRS.M2S 2W 0,3-15A

Die Stromüberwachungsrelais der CM Reihe schützen einphasige Netze (DC oder AC) vor
Über- und Unterströmen zwischen 3 mA und 15 A. Die Geräte mit dem maximalen Messbereich
von 1 A sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl
zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen)
und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Geräte
mit einem Messbreich von maximal 15 A sind mit Schraubanschlusstechnologie verfügbar.

Technische Details
Ausführung des elektrischen Anschlusses	sonstige
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24..240 V
Versorgungsspannung bei AC 60 Hz	24..240 V
Versorgungsspannung bei DC	24..240 V
Stromart	AC/DC
Strommessbereich	0,3..15 A
Ansprechwert Stromstärke 1	0,3..15 A
Ansprechwert Stromstärke 2	0,3..15 A
1-Phasen-Unterstrom möglich	ja
3-Phasen-Unterstrom möglich	nein
1-Phasen-Überstrom möglich	ja
3-Phasen-Überstrom möglich	nein
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	nein
Enthält Funktion Gleichspannung-Unterstrom	ja
Enthält Funktion Gleichspannung-Überstrom	ja
Funktion Gleichstrom-Fenster	ja
Min. einstellbare Ansprechverzögerungszeit	0 s
Max. zulässige Ansprechverzögerungszeit	30 s
Min. einstellbare Rückfallverzögerungszeit	0 s
Max. zulässige Rückfallverzögerungszeit	30 s
Externer Stromwandler	nein
Anzahl der Kontakte als Wechsler	2
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	230 V
Betriebsspannung bei AC 60 Hz	230 V
Bemessungsschaltstrom	4 A
Breite	22,5 mm
Höhe	85,6 mm
Tiefe	103,7 mm

Lieferumfang:
1 x ABB Stotz S&J - Stromüberwachungsgerät Stromüberwachungsrelais CM-SRS.M2S 2W 0,3-15A
